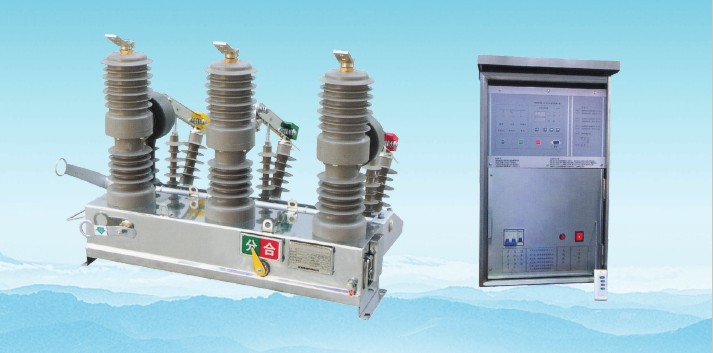

產品簡介

ZW32M-12系列戶外高壓永磁真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流和短路電流。適用于城市和農村電網中作保護和控制之用，更適用于頻繁操作的場所。

斷路器采用先進可靠的單穩態永磁操動機構，合閘位置由稀土永磁鐵產生的磁場保持，省去了傳統機構易損的儲能、鎖扣等機械裝置，簡化了結構，其零件數量較傳統機構減少了70%以上，不僅簡化了裝配，而且大大提高了機構的可靠性和壽命。同時由于采用了電容作為操作電流，也避免了輔助電源波動對機構動作特性的影響。性能卓越的永磁操動機構可長期頻繁操作，壽命可長達10萬次，并真正做到永久性免維護。

斷路器配套智能永磁控制器，不僅為永磁操動機構提供了穩定的工作電源，也為斷路器提供了可靠的保護功能及控制手段，智能永磁控制器具有完整的合閘涌流、過流、短路等保護功能，各保護參數均連續可調；智能永磁控制器還具有就地操作及就地遙控操作功能，同時利用智能永磁控制器的RS232通訊接口，通過選用不同的通訊手段，斷路器還可實現有線/無線/光纖等遠程控制，實現電力系統的“四遙”操作。

使用環境條件

1.環境溫度：-40℃ +~40℃ 日，溫差不超過20℃ ；

2.污穢等級：不大于IV級；

3.海拔：不超過2500m;

4.風壓:不超過700Pa(相當于34m/s);

5.無火災、 爆炸、 化學腐蝕的場所；

6.無經常性的劇烈振動，地震烈度不超過8度。

型號及含義

ZW32永磁斷路器與普通型的ZW32-12真空斷路器型號含義相同，額外增加了永磁機構，目前主流的產品型號有

ZW32M-12/630-20,ZW32M-12/T630-25（彈簧操作機構）

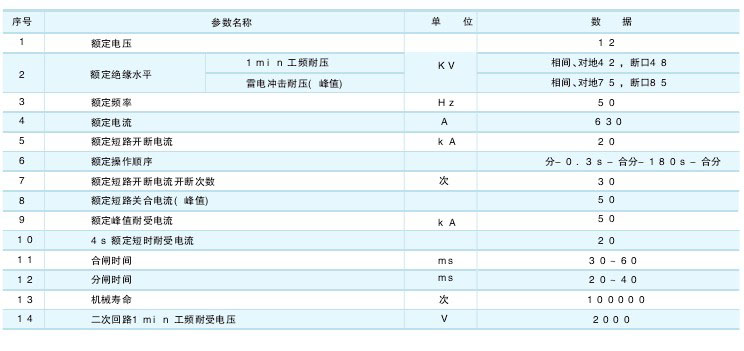

主要技術參數

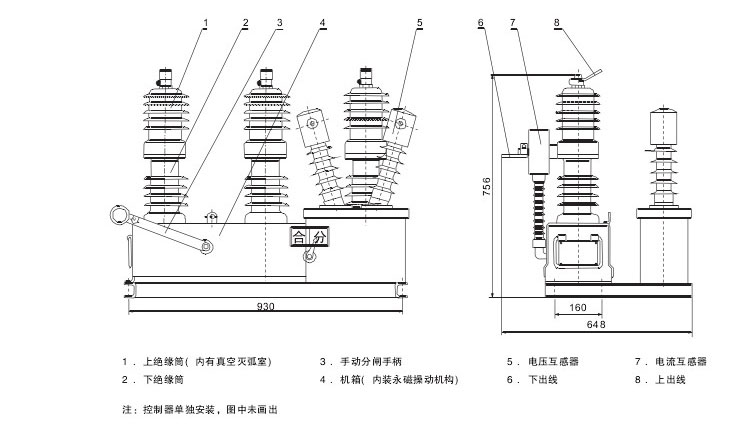

安裝尺寸
