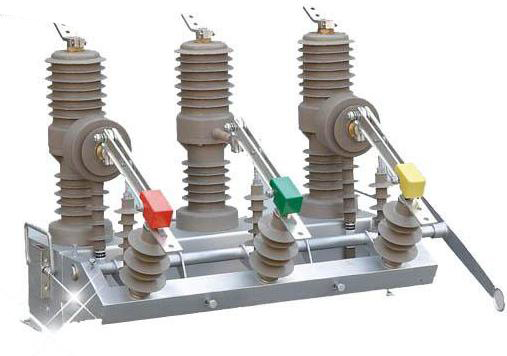

產品簡介

ZW32-12戶外高壓柱上真空斷路器適用于三相交流50Hz，額定電壓12KV及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路電流，也可作為農網和小型電力系統的分段開關，是城網農網無油化改造的升級換代產品。

具有體積小，重量輕，防凝露、免維護等特點，能適應較低惡劣的氣候條件和污穢環境。產品符合如下標準

GB1984《交流高壓斷路器》

GB11022《高壓開關設備和控制設備標準的共同技術要求》

GB311.1-6《高壓輸變電設備的絕緣配合》

GB763《交流高壓電器在長期工作時的發熱》

GB2706《交流高壓電器動、 熱穩定試驗方法》

GB3309《高壓開關設備在常溫下的機械試驗》

DL/T593《高壓開關設備的共同訂貨技術條件》

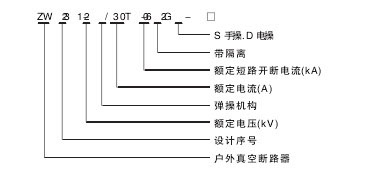

型號及含義

ZW32真空斷路器作為最常見的戶外高壓斷路器，如有如下主流型號：

ZW32-12/630-20,ZW32-12/T630-25（彈簧操作機構）

ZW32-12/1250-20,ZW32-12/T1250-25,ZW32-12/1250-31.5

ZW32-12/T2000-25,ZW32-12/2000-31.5

本產品可以選擇帶隔離功能及永磁機構，具體請查看ZW32永磁真空斷路器

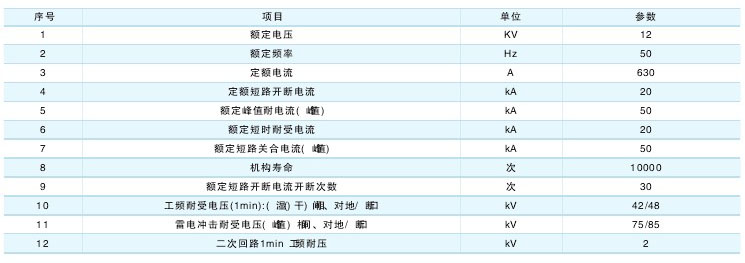

主要技術參數

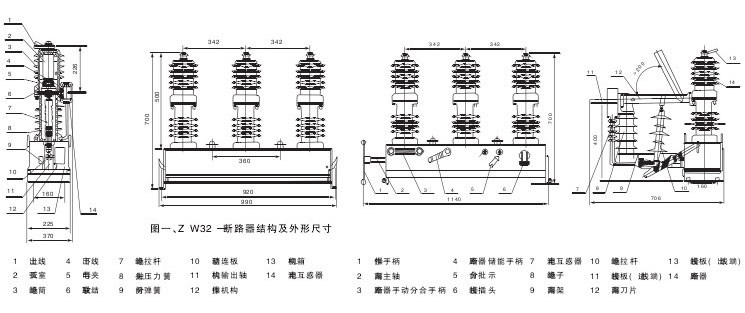

安裝尺寸
