一、概述
ZW20-12F分界(看門狗)戶外高壓真空斷路器為額定電壓12KV，三相電流50HZ的戶外配電設備。該斷路器結構特點是真空滅弧室滅弧，SF6氣體作為絕緣介質的新型斷路器，主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中做保護和控制之用。
12kV配電線路T型接線的用戶內部發生故障，或雖然發生在用戶進線開關內側，但其保護動作時限與變電站出線開關保護不當時，均會造成變電站出線開關保護分閘。如果故障是永久性的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電干線停電。這種電網中常見的波及事故，將對社會造成重大損失。
ZW20-12F分界(看門狗)戶外高壓真空斷路器(以下簡稱斷路器)，安裝于架空配電線路的責任分界處，則用戶進線的前端，將會自動切除用戶內單相接地故障和相間短路故障，避免用戶界內故障波及輸電干線，確保非故障用戶的用電安全，提高用電可靠性。

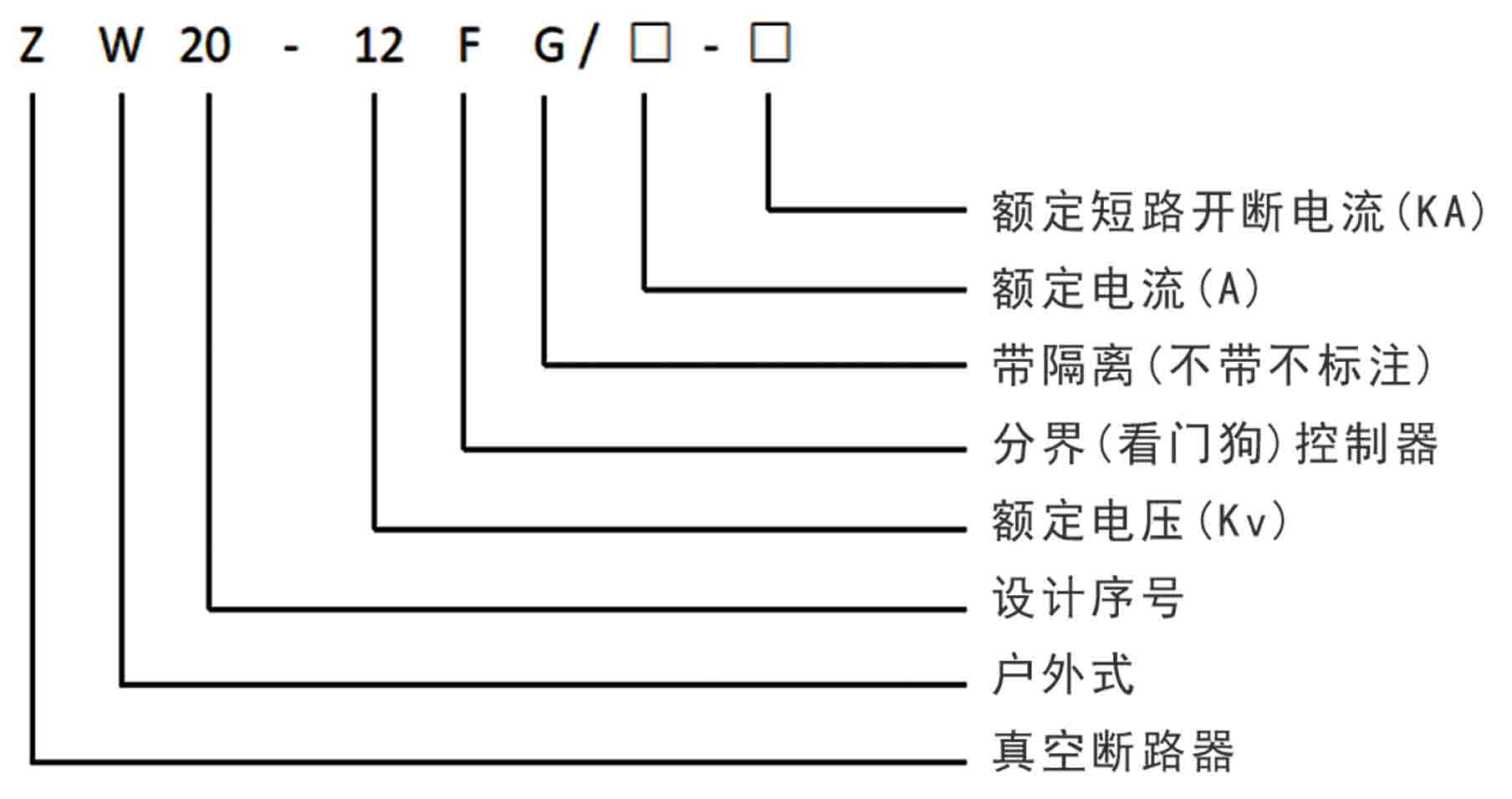

二、型號及含義

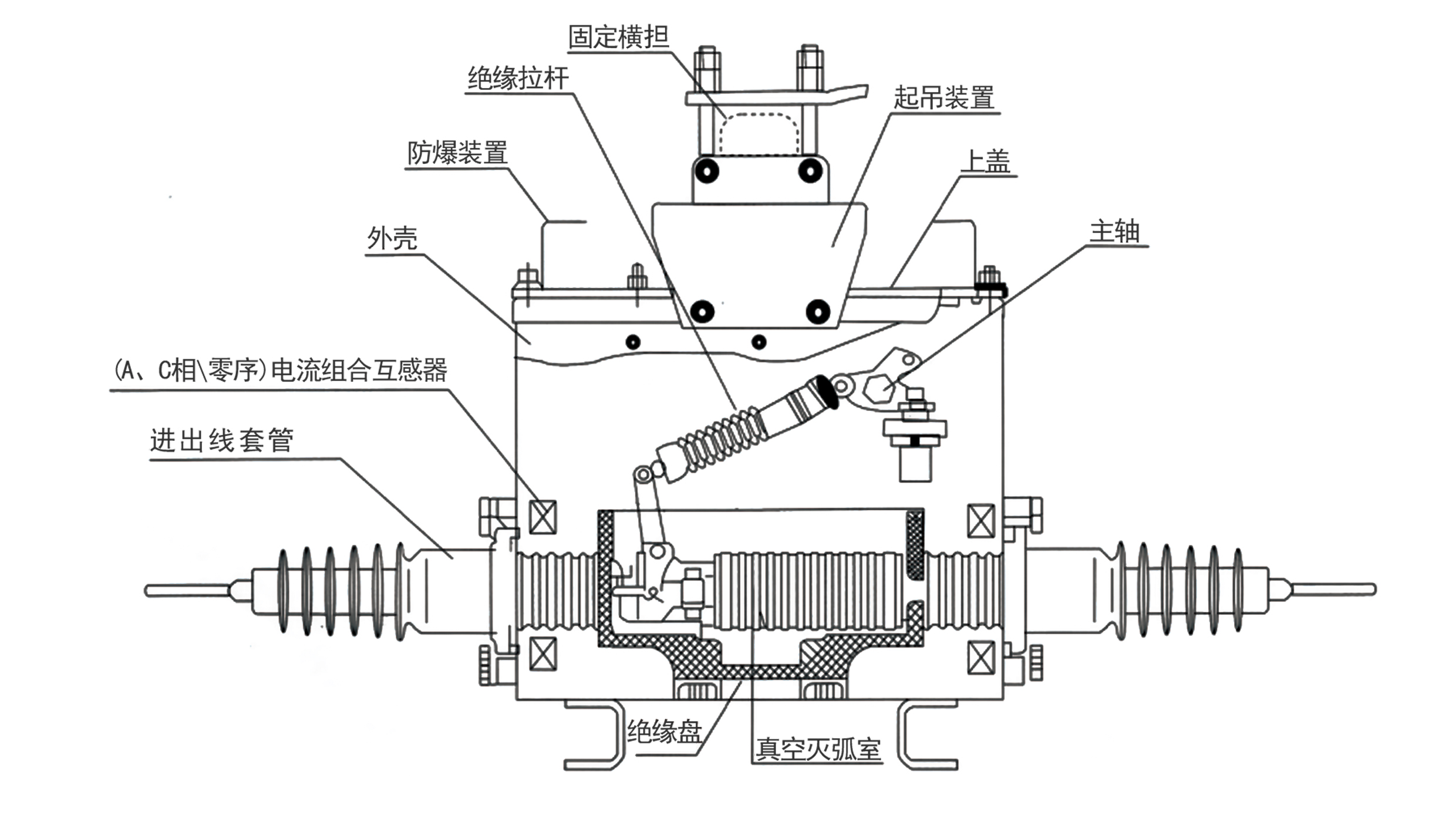

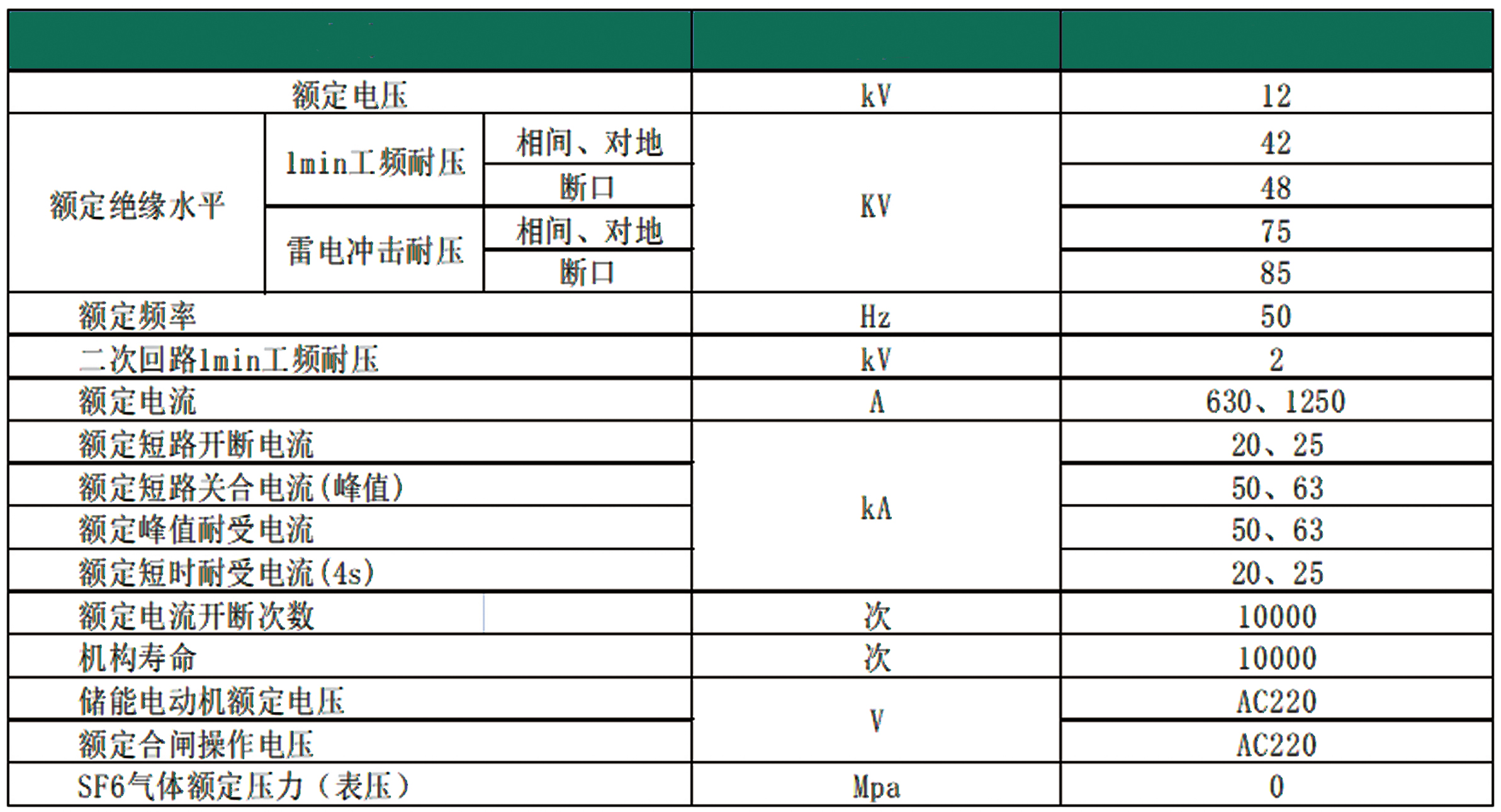

四、結構
1、斷路器本體由導電回路、絕緣系統、密封件及殼體組成。整個導電回路由進出線導電桿、導電夾、軟聯接與真空滅弧室聯接而成。進出線導電桿采用環氧樹脂和硅橡膠整體澆注，為了減少體積A、C兩相采用拐角套管，保證良好的外絕緣。殼體采用成熟的密封結構，機構罩及殼體上端采用沖壓成型槽密封，輸出指針軸采用雙層“O”型圈密封，進出線導電桿整體澆注，保證良好的氣密性。
2、操作機構為電動儲能，電動分合，同時具有手動儲能，手動分合等功能。整體結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關及儲能指示等部件組成。

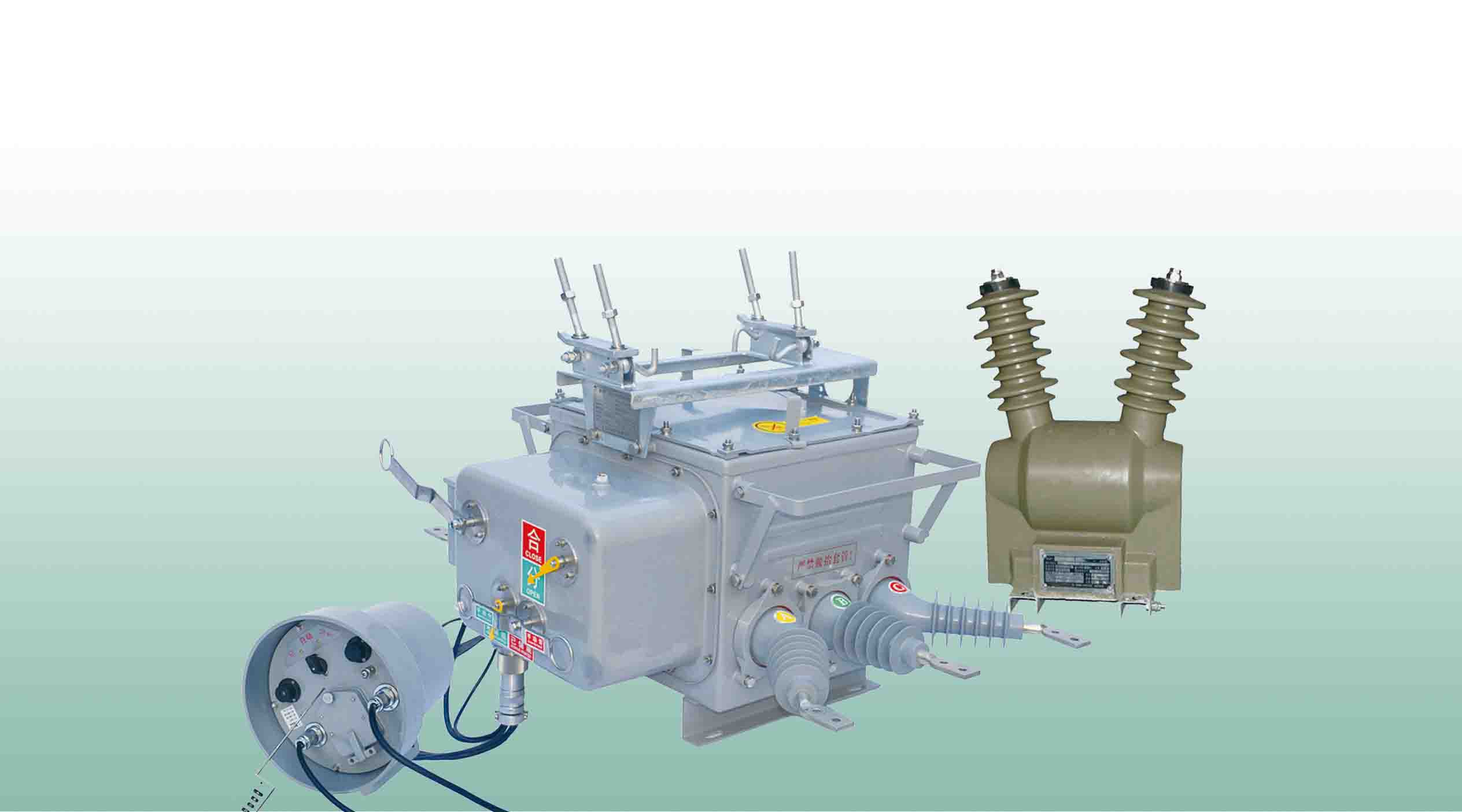

3、分界真空斷路器由ZW20A-12型真空斷路器、FDR-02或CH-40控制器和JDZW-10電壓互感器等組成，整套裝置為免維護設備。
4、基本功能：
1)自動閉鎖相間短路故障：用戶支線發生相間短路故障時，分界斷路器先于變電站保護動作跳閘后立即分閘閉鎖。
2)自動切除單相接地故障：用戶支線發生單相接地故障時，分界斷路器先于變電站保護動作自動分閘；變電站及干線分支用戶感受不到故障的發生。
3)快速定位故障點：用戶支線事故造成分界斷路器保護動作后，責任用戶停電，并主動報送事故信息，電力公司派員到現場通過掌上電腦或通訊模塊查清事故原因，及時恢復供電
