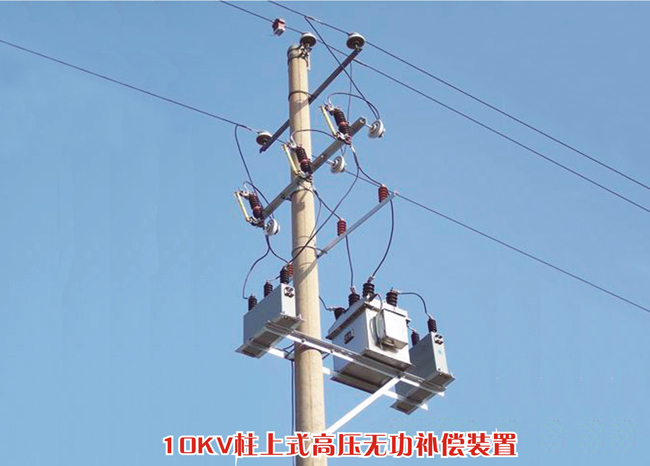

概述
    FZWB－12/630－20型戶外高壓無功補償智能裝置，適用于交流頻率50－60Hz，最高工作電壓12KV。額定電流630A的電力系統中，供直接(或遠距離)投、切電容器組之用。該裝置由真空負荷開關與智能電腦控制器、遠紅外與無線電電流傳感器相配套，能根據高壓線路無功需求量及功率因數大小自動投切電容器組并具有多種保護功能完全滿足電力系統智能化要求。

工作條件
  ●環境要求：+75℃，  40℃。
  ●海拔高度：安裝地點的海拔高度不超過2000米(高原地區訂貨時應說明)。
  ●風速：≤35米／秒。
  ●安裝場所：無火災、爆炸危險，化學腐蝕及強烈振動的場所。
  ●安裝要求：安裝面與垂直面的傾斜度不超過15。

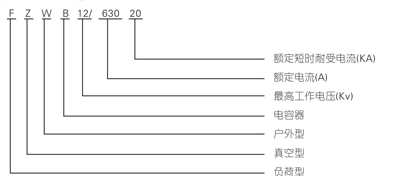

型號組成及意義

結構及工作原理

    真空開關采用高壓主電路及低壓控制電路上下布置結構，安裝在箱體內。三個真空滅弧室的動導電桿通過三只絕緣子與分合板連接分合板與動銜鐵固定在方軸上，通過電磁線圈對動銜鐵吸合與釋放帶動真空滅弧室內的動觸頭完成分合閘動作，因觸頭的分合在真空中進行，因而具有壽命長、安全可靠的特性。控制電路結合電磁線圈吸合，保持開關靈活的分合轉換，整體開關完全由智能電腦板進行控制。無線電流發射器及接收器組成，為機電體化產品。

開關主要技木參數


開關控制與保護功能
●當開關接通三相電源后，電腦控制器對線路進行目動檢測、計算、開關儲能，延時15分鐘投入正常工作。
●如線路電壓超過設定值時，有缺相和低負荷時，開關不動作。
●線路負荷的功率因數低于設定值如O 9以下時。開關投入補償電容器組。
●補償電容器組在運行中，如果電壓超過設定值和功率因數超前時，開關切除補償電容器組。
●  次接線不分相序，設有自動相序調整功能。
●為防止開關重復動作，如電容器投入后COSm還在設定值以下，退出電容器組后電壓還超過設定值時控制器沒有記憶功能不會重復動作。
●具有過電流設定保護，可防止電容器組過流及短路損壞。
●開關分合動作信號指示后。均有延長時間，按設定值執行動作  有較強的抗干擾能力。
●在線路停電和斷相運行時，開關會自動退出電容器組。
●控制器有開關動作計存顯示，電流電壓顯示及功率因數值、過流過壓值、延時動作時間的設定等功能正常顯示COSm值。
●設有人工手動分合功能。方便現場維護操作。
●根據現場條件，電流發射器采用遠紅外和無線電方式。
●根據用戶實際情況可采用兩級以上的投切功能。
●根據需要可配置手抄器，遙控操作。
●該裝置還可以按電壓投切方式設定。
●以上所有控制與保護設定后均有電腦控制器自行完成。

安裝調試與維護
　　根據就地平鈉的原則，選擇適當?shù)攸c(1。KV,E習戶安裝在線路終端，綜合配電線路安裝負荷中心的上側)。
●為了節約停電時間，在不停的情況下，可先安裝補償裝置全套設備。
　　a、裝開關支架，跌落保險，避雷器橫擔，然后安裝所有設備(此日寸應保證安全帶電距離)。
　　b、所有金具固定牢靠，無明顯搖動。
　　c、應裝好接地線，保證接地電阻≤1 00。
　　d、裝好所有聯接導線、設備線夾。保證相間對地的安全距離。
　　e、在安裝時，開關、電容器不得通過套管移動位置，連接線不得過緊，并固定可靠。
　　f、只留下1 0Kv線路下線(跌落保險上端)。
●停電后要做好安全措施。才能進行工作。
　　a、接中相電流發射器，檢查開口鐵芯截面有無雜物。清潔后留有定黃油。固定在下線前端。(來電側)
　　b、固定前應在導線端繞上高壓膠帶，厚度適中，保證發射器開口鐵芯截面無間隙。
　　c、固定發射器的四個螺絲，便鐵芯上下面對應緊配合。
　　d、然后在發射器兩端各用扎線固定。防止受風力影響左右活動，并把發射器天線垂直下方。
　　e、用并勾線夾，接好下線與跌落保險聯接。
　　f、當所有工作完成后，檢查接線是否完整，可以下桿撒出工作區。
●當線路送電后數分鐘。  人登桿檢查電腦控制器工作是否正常(注意人體與帶電部分距離不小于0 7米)。
　　a、如果出廠的定值和現場有差額時，可以重新整定。(出廠時cos不低于0.92投入，高于1時退出，過壓115KV、延時250秒。過流75A
　　b、投入運行前開關應在分的位置。當送電后如符合條件可能開關會自動投入?？墒謩臃趾显囼灐?br /> 　　c、做好所有參數記錄，及開關動作次數。
　　d、當所有檢查完成后，結束工作。
　　a、以后要有專人定期檢查設備運行情況，并做好記錄，建立檔案管理。
　　b、當設備出現異常時，可直接通知本公司服務人員及時前去檢查，保證該裝置正常運行。
　　c、對避雷器、電容器自動補償裝置等  年做次檢修維護，必要時可要求本公司配合工作。
　　d、檢修時拉開熔斷器后，等數分鐘對補償電容器組放電并做好安全措施再進行。
