概述

本裝置是通過低壓無功補償控制器采集到的電流和電壓來判斷功率因數的高低或無功功率的大小，然后發出投切指令給電容器投切接觸器或復合開關投切電容器，從而提高低壓配電網的功率因數，降低線損，節約電能，穩定電壓，提高變壓器帶負荷能力的設備，廣泛應用于各工礦企業。裝置具有補償效果好，結構簡單，安裝方便，性價比高，安裝無功補償裝置是電力用戶節約電費開支的最有效措施!

功能特點

◇本裝置功耗小、體積小、重量輕、安裝操作方便。

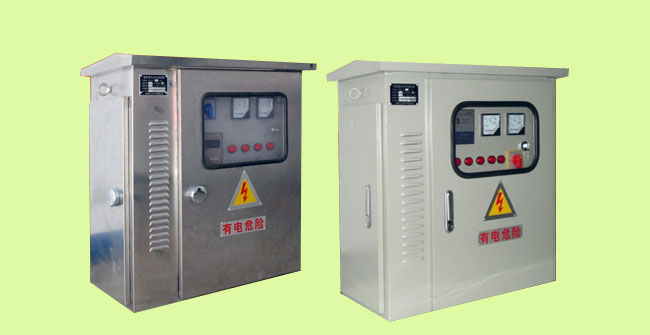

◇具有戶外型和戶內型兩種結構，戶外型柱上安裝，戶內型柜式安裝。
◇戶外型采用不銹鋼機箱，防護等級為lP43；戶內型采用冷軋鋼板機箱，防護等級為lP20。
◇控制方式有功率因數控制和無功功率控制兩種。
◇有平衡負載補償(三相補償)和不平衡負載補償(混合補償)兩種型式。
◇輪換投切電容器組，延長電容器使用壽命。
◇不平衡負載補償(混合補償)采用復合開關投切電容器，可實現過零投入、過零切除，無；中擊電流，無操作過電壓，從而延長裝置使用壽命。
◇采用抗干擾能力較強的智能控制器，不死機，動作可靠，自動投切，自動運行，對電網的過補償、欠補償、過電壓、欠電流等情況，都能目動顯示并作出相應處理，無投切振蕩，無補償呆區。
◇實時測量電壓、電流和功率因數。


使用條件
1、環境空氣溫度：－25～40℃；
2、相對濕度：40℃時50％，20。C時≤90％；
3、海拔高度：≤2000米；
4、環境條件：無有害氣體和蒸汽，無導電性和爆炸性塵埃，無劇烈的振動。
5、安裝傾斜：≤5。

主要技木參數
1、額定電壓：0.40—0.69KV，AC；
2、額定頻率：50Hz；
3、額定容量：3～3001KVvar：
    4、容量偏差：0～+1 5％：
    5、最高允許電壓范圍：0 58～1 1倍額定電壓
    6、最高允許過電流：1.3倍額定電流；
    7、工作方式：自動：
    8、防護等級：戶內式1P20，戶外式1P43。

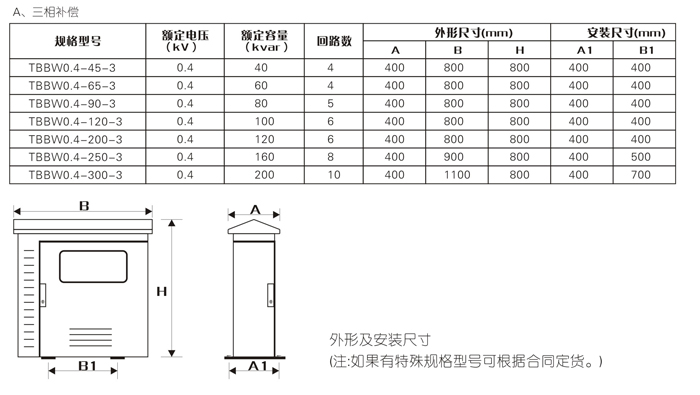

無功補償產品選型
