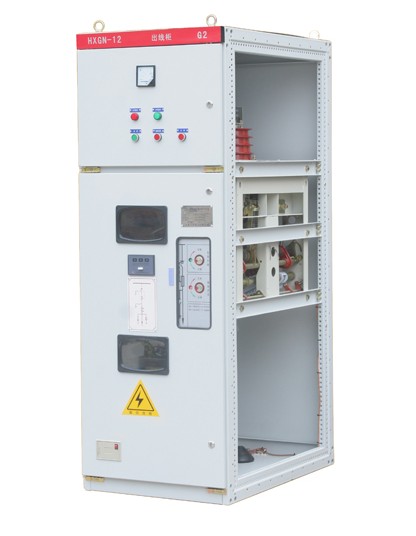

產品概述
  HXGN15一12(F·R)環網開關設備(簡稱“環網柜”)，是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用，適用于交流3～1 0KV/50Hz的配電系統中。廣泛地用于城市電建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用,也可裝在預裝變電站中。本環網柜配用真空負荷開關，彈簧操動機構，該機構既可手動操作，也可電動操作。接地開關和隔離開關配用手力操動機構，本環網柜成套性強、體積小、無燃燒和爆炸危險，具有可靠的“五防”功能。本環網柜符合GB3906《3～35KV交流金屬封閉開關設備》、lEC60420《高壓交流負荷開關一熔斷器組合電器》標準的有關規定。

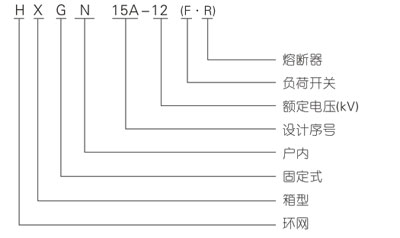

型號及含義

正常使用環境條件
1、周圍空氣溫度：一1 5℃～+40％：
2、海拔高度：1 000 r11及以下；
3、濕度條件：    ·
日平均相對溫度~<950A，日平均水蒸氣壓力不超過2.2Kpa；  月平均相對溫度≤90％，月平均水蒸氣壓力不超過1 8Kpa
4、地震烈度：不超過8度；
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。注：超出上述正常使用條件時，用戶可與本公司協商解決。

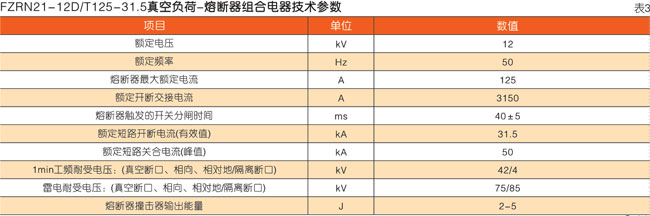

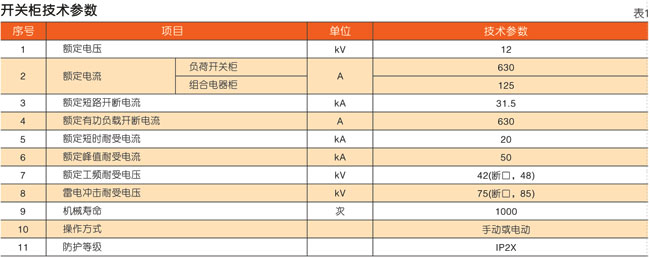

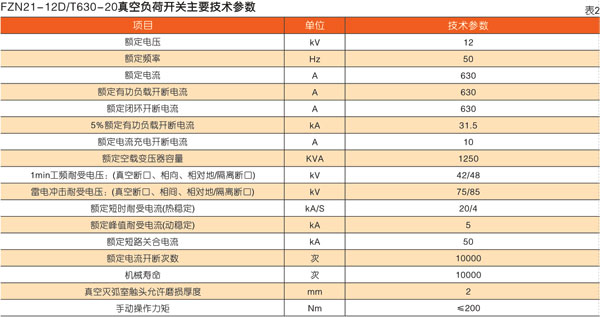

主要技術參數

環網供電原理

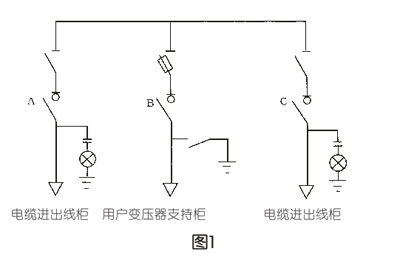

環網供電般由三個基本單元組成{見圖1】進出線柜作為環網單元。當任線路出現酶障時，能及時隔離。并由另單元保證用戶變玉器支路連續供電。用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。
環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方寨。

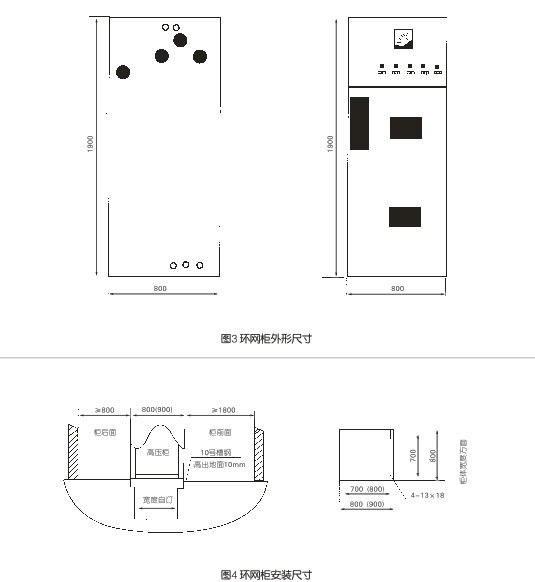

開關柜外型及安裝尺寸
