產品概述

1、介紹

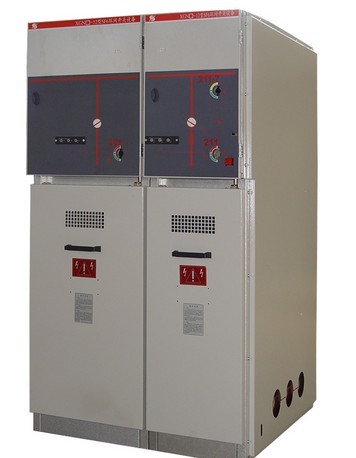

    XGNl5—12系列SF6組合式、金屬密封開關柜已通過中國國家高壓電器質量監檢驗中心一一西高所的型式試驗。
選用的開關裝置包括：
    負荷開關，斷路器，隔離開關
    XGNl5—1 2系列產品，柜體結構合理緊湊，體積小，安裝方便，操作靈活簡便，運行安全穩定，免維護，廣泛用于10KV供配電系統；

柜體實際尺寸為：
  370、500、750mm覓，1 400、1 600、18050mm高，980mm深。
  所有控制功能元件集中在正面操作板上，柜內可根據需要配備避雷器，CT、PT、繼電器、線圈、儀表等附件。


2、標準
  中國GB標準：GB3804-90，GB3906，GBL10022-89
  中國標準：DL/T404
  IEC標準：lEC298，265，1 29，694，420

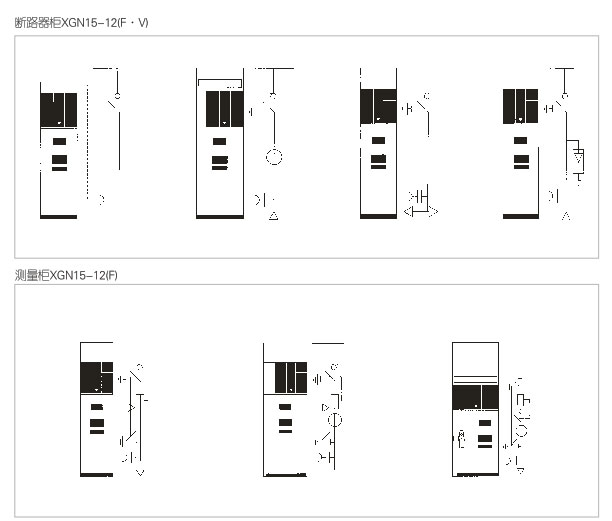

3、主要柜型
    I 型柜，ABB原裝進口SFL型／SFG型SF6負荷開關組件組裝單元。
    II型柜，F(xiàn)LN36型SF6負荷開關組件組裝單元。
    III型柜，uFS型SF6負荷開關上、下模塊搭建單元

模塊化概念
  模塊化概念，是總結日模式下技術、服務的顯著問題，從標準化的解度進行專業的、先進的設計。
U FS模塊特點
  尺寸的標準化設計、結構的緊湊式安排、安裝的模式化進行、主件通作性、服務簡單性、外表美觀性、工作的多快好省.

主要技術參數

正常使用環境條件
  溫度：
  1、儲存時：一40 ℃到+ ℃，工作時：-15 ℃到+40 ℃，低于一15 ℃，請與我們聯系；
  2、海拔：不超過1000m；
  3、濕度：相對濕度日平均值不大于95％，月平均值不大于90％；
  4、飽和蒸汽壓日平均值不大于22Kpa，月平均值不大于1 8Kpa；
  5、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸汽或鹽霧的污染；
  6、外絕緣耐污穢等級為l級、無經常性的劇烈震動。

接線要求及尺寸

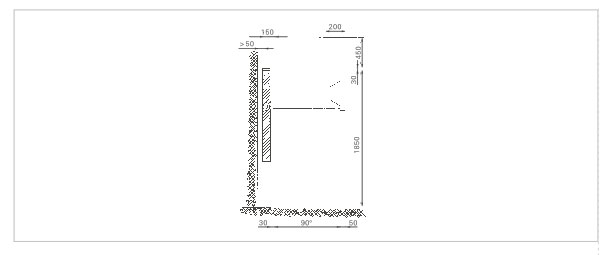

通過制作電纜頭端子+進行三芯電纜的接線，通過電纜淘或底座，在底部接線基礎展電纜溝尺寸要求：
基礎選用L50*50*5角鋼或18槽鋼及以上型制作，寬度900mm，長度以柜體組臺尺寸確定，電纜溝寬度不小于600mm，深度不小于800mm．

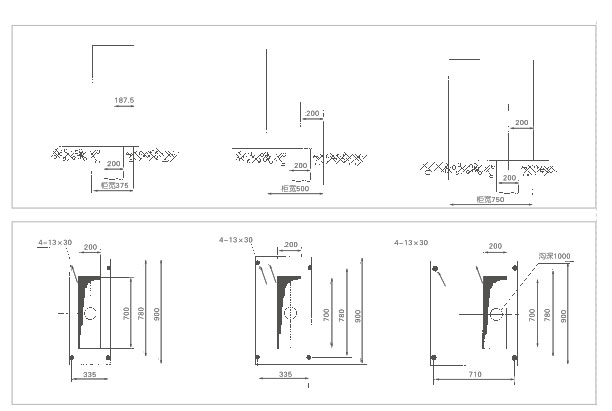

電纜溝制作尺寸圖
