產品概述

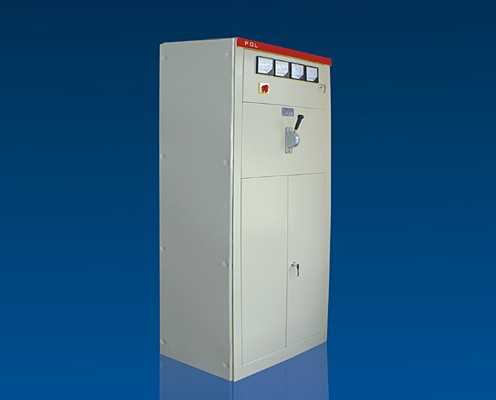

    PGL(1/2)型交流低壓配電屏，適用于發電廠、變電站、廠礦企業中，在交流50Hz，額定工作電壓不超過交流380V的低壓配電系統中
作為動力、配電、照明之用。

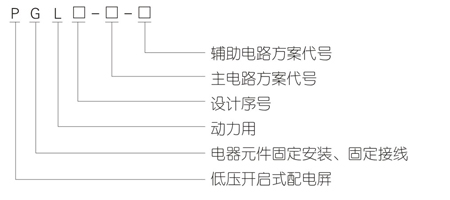

型號與含義

使用條件
    1、海拔高度不超過2000m。
    2、無劇烈震動和沖擊的地方，沒有粉塵、腐蝕性氣體或雨水侵襲的戶內。
    3、空氣清潔，相對濕度在最高溫度為+400c時，不超過50％，在溫度低時，允許有較高的相濕度，如+20。c時，相對濕度允許為90％。
    4、周圍環境溫度不高于+40℃，而在24h的周期內平均溫度不高于+35℃，周圍空氣溫度的下限為一5℃。
    5、安裝傾斜度不超過5º。

產品特點
    1、PGL(1/2)型交流低壓配電屏，可以取代BSL系列產品，本產品結構設計合理，電路配置安全，防『戶性能好，比老產品具有分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好，運行安全可靠等優點并且輔助電路主栗與主電路方案相對應，每一個主電路方案對應一個或數個輔助電路方案，因此用戶可在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖。
    2、簡化了主電路方案，取消了多回路小電動機控制方案，便主電路方案更加合理，真正使本產品在配電系統中作為動力、配電、照明之用，多回路小電動機的控制方案，建議選取動力箱系列產品。
3、本產品屏覓尺寸400、600、800、1 000mm四種，每屏可作為個獨立單元，并且能以屏為單元組合成各種不同方案，方便用戶
選取，并達到所需要方案的組合。

產品的電氣參數
1、產品的絕緣電壓：~500v。
2、主電路額定工作電壓交流：380V。
3、輔助電路的額定工作電壓為交流220V、380V，直流110V、220V。
4 、PGLl型產品，其分?jǐn)嗄芰? 5kA(有效值)。
  PGL-2新產品，其分?jǐn)嗄芰?0kA(有效值)。

結構特點
    本產品系戶內安裝使用，具有開啟式雙面維護的低壓配電裝置。
    其基本結構采用鋼板及角鋼焊接而成，屏前有門。屏正面上方有可開啟式的儀表板，可裝設指示儀表，并列安裝的屏之間加有隔板，這樣就減少了因故障而擴大事故的可能，終端屏可加防護板，主母線安裝于屏后骨架上方絕緣框上，母線上方裝有防護罩，防止上方墜落金屬物件造成主母線短路的惡性事故。
    本產品具有良好的接地保護連續性，主接地點焊接在下方的骨架上，這樣就構威了一個完整的接地保護電路，這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。
    中性母線設置于屏的下方絕緣子上。

廠產品的安裝及使用
    1、產品通過運輸?shù)诌_(dá)收貨地點后，首先應當檢查包裝是否完整無損。如發現問題，應即時通知有關部門查找原園。對于不馬上安裝的
產品。應將產品根據正常使用條件的規定，存放于適當場所。
    2、產品的安裝，應按圖2進行，基礎用的槽鋼及螺釘，由用戶白備。
    3、產品的安裝應按照制造廠供給的圖紙，將分裝的主母線接好。母線搭接面應首先清理干凈，涂中性凡士林油，然后用螺釘緊固即
可。
    4、當主母線的兩絕緣框間距為1000mm時，需在兩絕緣框的主母線中間加支承絕緣子，來提高主母線的動穩定強度。
    5、產品在安裝完畢或維修后，在運行應首先進行如下項目的檢查與試驗。
   　 a、檢查漆膜有無剝落，屏內是否清潔；
    　b、操作機是否靈活不應有卡住或操作力過大現象；
    　c、主要電器的通斷是否可靠準確；
    　d、電器的輔助接點的能斷是否可靠準確；
    　e、儀表與互感器的變比及接線極性是否正確；
   　 f、母線連接是否良好，其支持絕緣子，夾持件及附件是否安裝牢固可靠；
    　g、保護電器的整定值是否符合要求，熔斷器的熔芯規格是否正確；
   　 h、輔助電路的接點是否符合電氣原理圖的要求；
    　i、保護接地系統是否符合技術要求，表計及繼電器動作是否準確無誤；
    　J、用500V搖表測量絕緣電阻值不得低于0.5Mῼ。
    6、產品運行中注意事項：
  　  a、本產品為不靠墻安裝的交流低壓配電裝置，屏后有供維護及操作的通道、正面有可開啟操作維修的門；
   　 b、產品后面的通道及正面的門，必須有經過考核合格的專業人員、維修人員或按規定程序批準的人員，方可進入通道或開屆門鎖(或門
扣)進行維修和操作。
