產品概述
裝置適用于發電廠、變電所、石油化工企業、廠礦企業、高屋建筑等低壓配電系統的動力配電和電動機控制中心，電容補償?shù)碾娔苻D(zhuǎn)換分配與控制。 在大單機容量的發電機，大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
本裝置符合GB7251.1－2005、JB/T9661—1999低壓抽出式成套開關設備、IEC439等標準。

使用條件
    1、周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不高于+35℃，超過日寸，需根據實際情況降容運行；
    2、海拔高度不超過2000m；
    3、固圍空氣相對溫度在最高溫度為+40℃不超過50％，在較低溫度時允許有較大的相對溫度；
    4、開關柜安裝與垂直的傾斜度不超過5º；

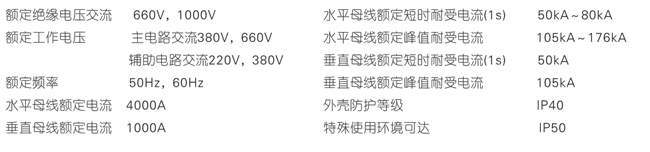

主要技術參數



產品概述

1、綜述
    產品設計充分考慮了廣大電力用戶及設計部門的要求，能滿足不斷發展的電力行業對增客、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，安全、經濟、臺理、可靠。產品具有接通能力強、分段能力高、動熱穩定好、電氣方案靈活、組合方便、系列性與實用性強、結構新穎、防護等級高特點，是低壓抽出式開關成套設備的高檔產品。
2、基本結構
    柜體基本結構為本公司適用組臺式結構，以C型型材f基本模數E=25mm)為主要結構件，采用鎖緊自攻螺釘和88級高強度螺栓緊固而成，因而柜體精度高、剛性好、接地連續性好。
3、柜體外形及內部分隔

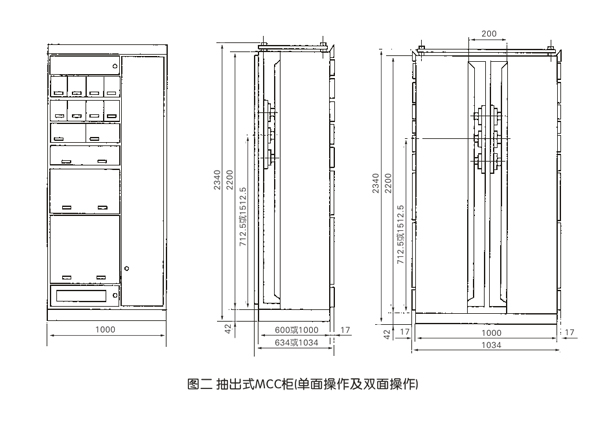

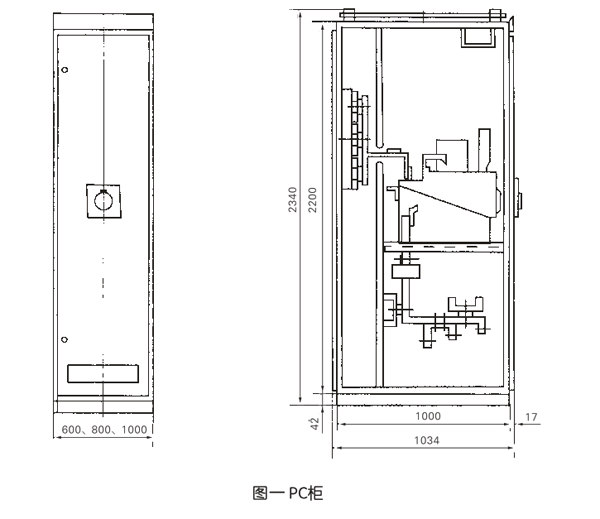

  a)柜體外形見《國一、圖二)

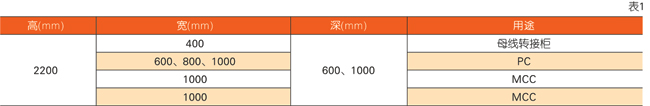

  柜體外形尺寸(見表1)

 深600mm的柜適用于Mcc單面操作，深1000mm的柜適用于Mcc雙面操作。

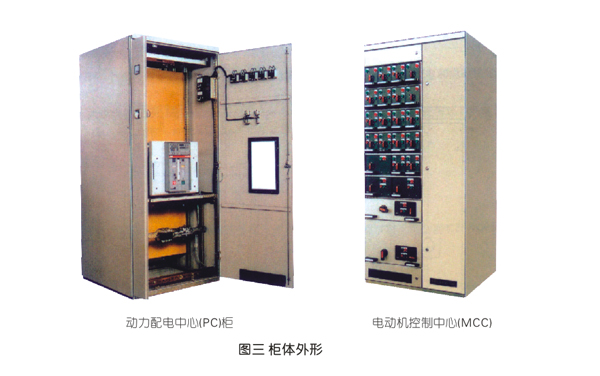

    b)柜體外形見圖三。
    柜體外形尺寸見表1

運輸及安裝

 1、產品的運輸

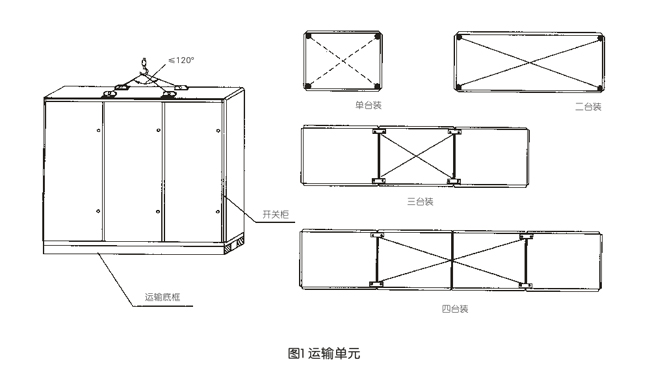

    運輸單元-產品分四種規格的運輸單元單臺裝、二臺裝、三臺裝和四臺裝。但總長度不得超過3m，見圖。
    產品的吊運(裝}：產品在吊運和安裝過程中之吊裝必緬按國十中虛線睦吊鋼絲繩．鋼絲繩頂角不得大于120º，吊運應平穩．避免強烈的振動、搖晃和沖擊。

2、產品的安裝

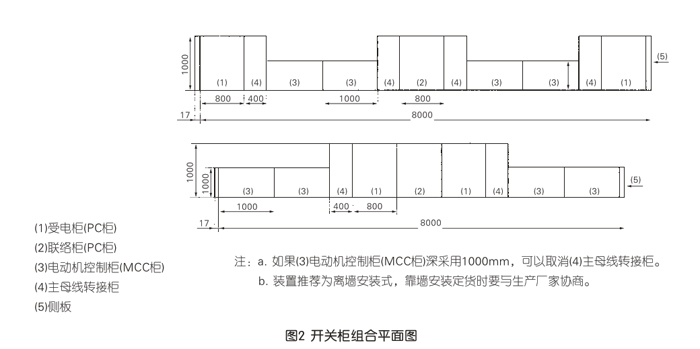

  開關的組合方式，見圖二。

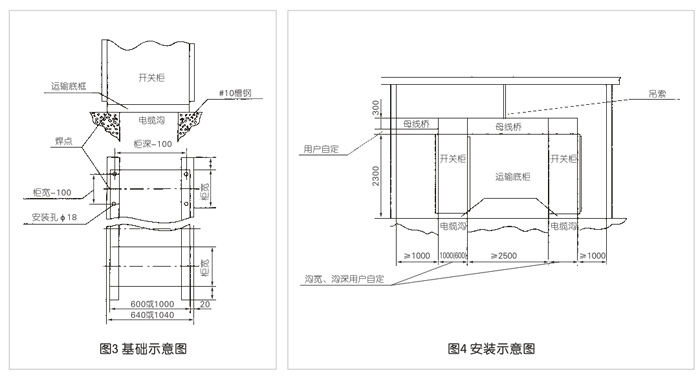

  基礎處理：電纜淘的寬度由用戶自己選定，用10#槽鋼搜圖方式預埋并與地面平。如果運輸?shù)坠衽c基礎槽鋼用螺栓聯接，則基礎槽鋼的安裝孔尺寸見圖俯視圖。

  安裝：開關柜就位。找準位置，按圖三所示進行悍接，焊接節柜和焊長由用戶確定，產品安裝與配電室的相對位置參考圖四，其中吊索是否安裝由用戶確定，制造商提供的原則是．當母線橋的長度大于3米時應考慮安裝吊索。但是，當母線橋的電流太于或等于2500A時，其長度為25米時也應安裝吊索。

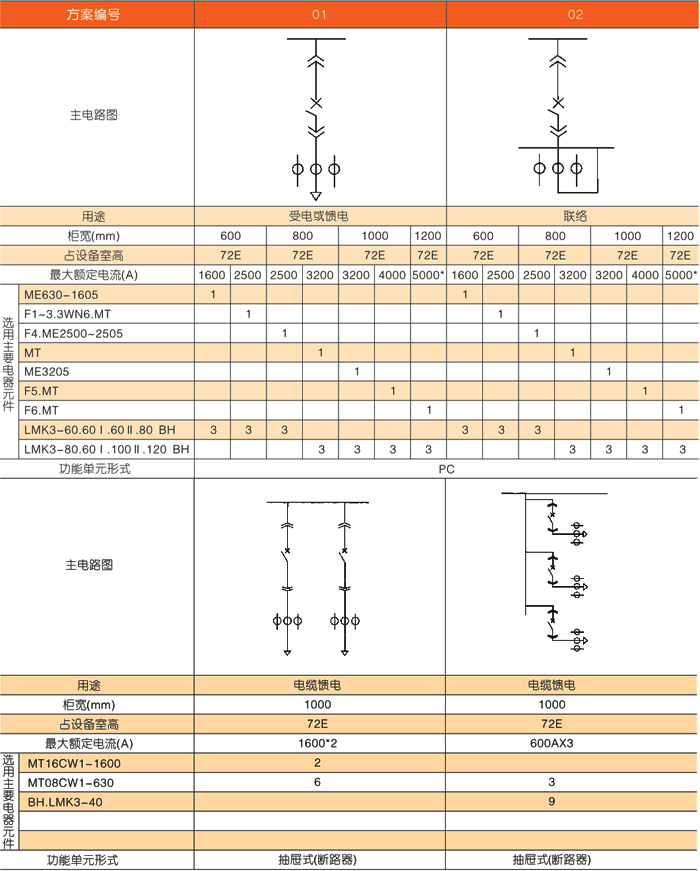

主電路方案

使用與維護
1、開關柜安裝后額控有關規定驗收并通電調試完畢，方可投入使用。
2、開關柜的使用
3、開關柜的維護
a、使用單位應按有關制度做好日常運行記錄和保養。
b、檢查功能單元的次和二敬插接件是否接插良好、到位。
c、誼查單元內部連接導線是否牢靠
d、清除斷路器相間隔板(如有的話}的灰塵。
e、檢查機械聯瑣的正確性及可靠性。
f、檢查電氣性能和動作是否符合要求。
g、每年要進行一次設備維修，同時還應增加電氣絕緣性能檢查。
