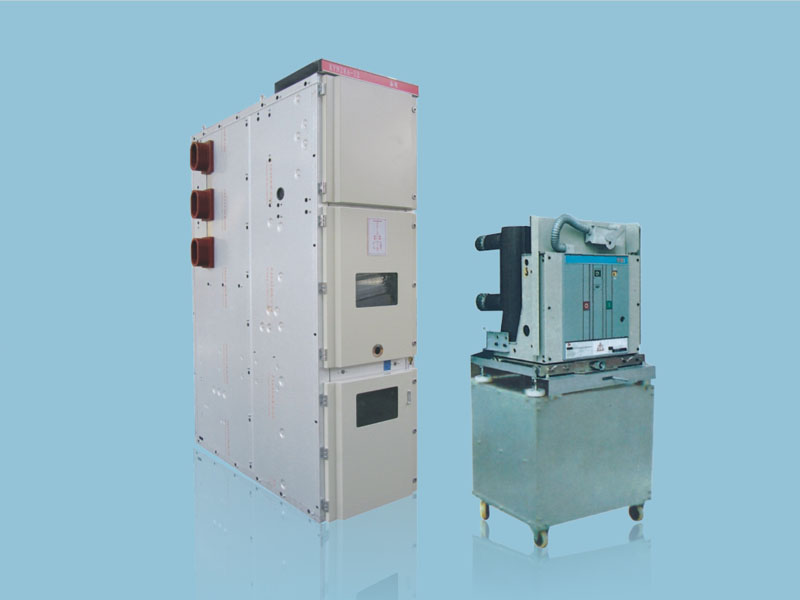

產品概述
      本裝置為戶內金屬鎧裝抽出式開關設備(以下簡稱開關設備)，系3—12千伏三相交流50l—z單母線及單母線分段系統的成套配電裝置。
主要用于發電廠、中小型發電機送電、工礦企事業配電及電業系統的二次變電所的受電送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關柜滿足DL/T404—91、IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器：防止誤入帶電隔室、防止在帶電日寸誤合接地開關的連鎖功能，既可配用VS1真空斷路器，也可配用ABB公司的vD4真空斷路器，還可以配用國產ZNl 63ZzNl 28系列真空斷路器，實為一種性能優越的配電裝置。

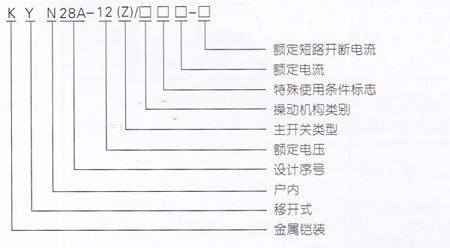

型號及含義

使用條件

1、正常環境條件
 a、周圍空氣溫度：上限，+40～c、下限－10cC b、海拔：1 000m以下 · 時，由用戶和制造廠協商。
c、相對環境濕度：日平均相對濕度不大于95％，月平均相對濕度不大于90％，。
d、地震：烈度不超過8度。
e、周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸汽等明顯污染。
f、無嚴重污穢及經常，性的劇烈振動，嚴酷條件下嚴配度設計滿足1類設計。


2、特殊工作條件
在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。

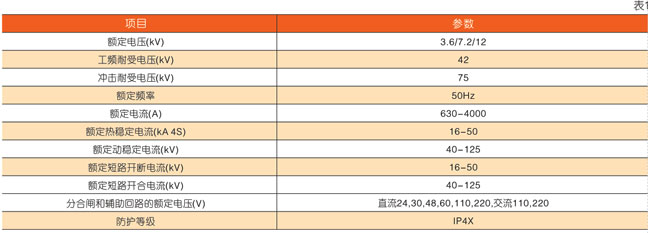

主要技術參數

產品結構特點

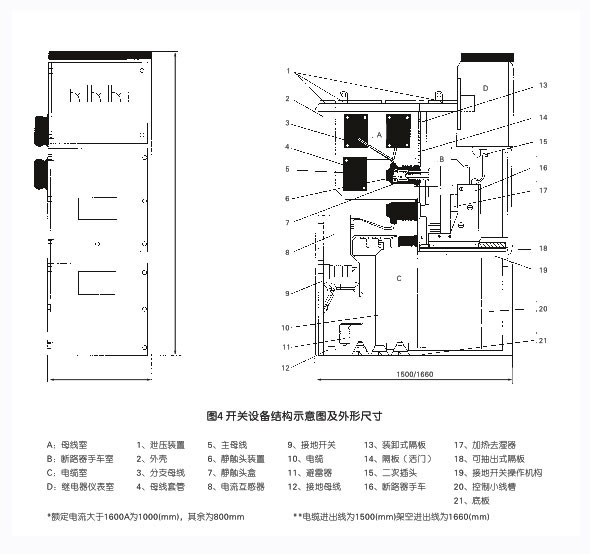

 1、開關設備結構(見下圖4)。
  2、全金屬組裝，模數化組裝式結構。
  3、柜體選用進口的覆鋁鋅薄鋼板，經FMS柔性加工系統加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，精度高、抗腐蝕、重量輕、高強度、通用性強。
  4、可配裝ZN63A一12(VSI)系列或進口VD4系列真空斷路器，適用性廠、可靠性高、免維護。
  5、手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。
  6、同規格車可自由互換，互換性強。
  7、由專用運載車運送手車，操作輕便、靈活。
  8、龜纜室可安裝多達9根單芯電纜。
  9、可靠的機械、電氣聯鎖裝置，安全滿足“五防”要求。
  10、高壓室均有泄壓通道，確保人身安全。
  11、面門裝有觀察窗，可觀察室內元件的工作狀態。

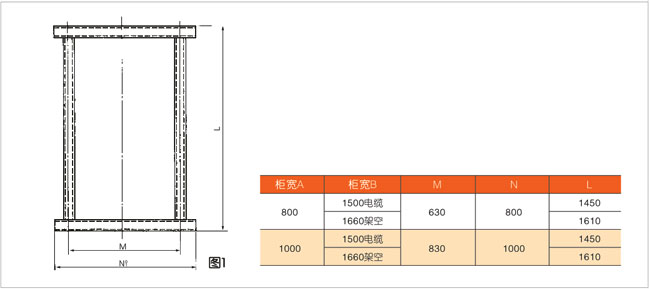

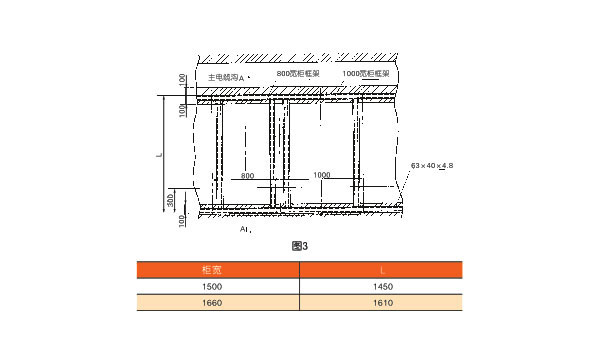

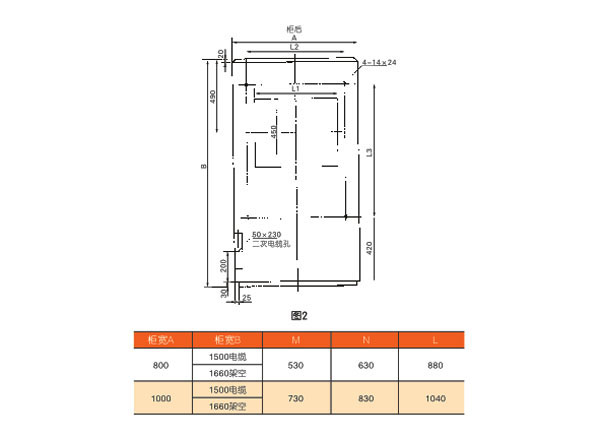

外型尺寸及安裝尺寸
