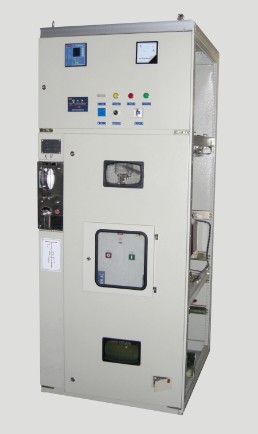

產品概述

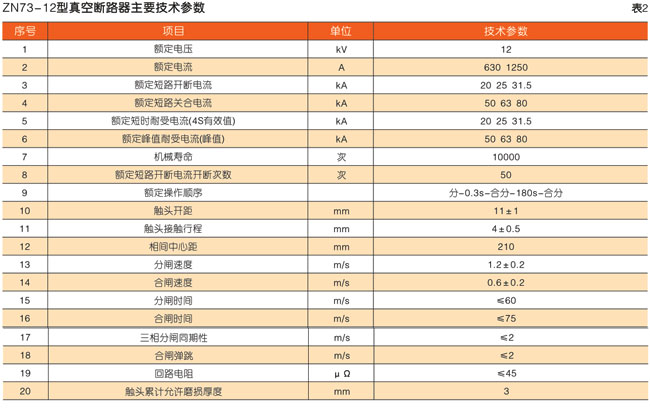

 XGN66A-12環網柜適用于36、12KV三相交流50Hz系統中作為接受與分配電能的裝置，適合于頻繁操作的場所和配裝油開關的開關柜改造之用。其母線系統為單母線系統和單母線分段系統。開關柜符合GB3906《3—35KV交流金屬封閉開關設備》DL404 《戶內交流高壓開關柜訂貨技術條件》的要求，開關柜外形美觀、體積小、具有完整可靠的防誤操作功能。開關柜內配裝的主開關為ZN73—12型或ZN28—12型真空斷路器，隔離開關采用GN30-12、GNl9-10型隔離開關，接地開關采用JN5—1 2型接地開關。

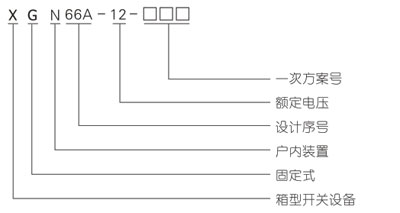

型號及含義

正常使用環境條件
1、環境溫度：最高+40~℃，最低-15~℃；
2、海拔高度：不超過1 000m；
3、相對濕度：日平均值不超過96％，月平均值不超過90％；
4、地震烈度不超過8級；
5、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

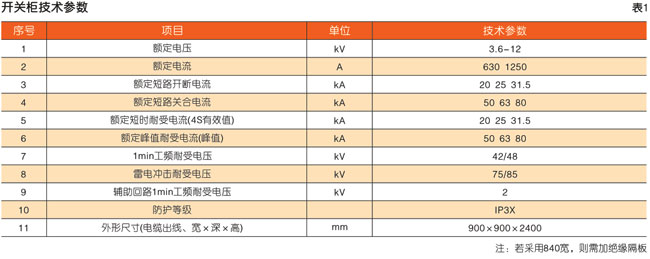

主要技術參數

結構特點

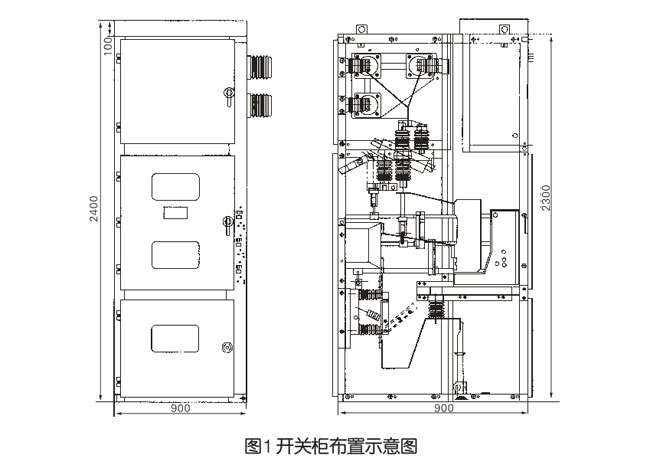

1、開關柜示意見圖1；
2、開關柜箱式固定式結構，柜體由覆蓋鋅鋼板經多重折彎后組裝而成，開關柜后上部為主母線室，室頂部設有壓力釋放裝置；前上部為低壓室，小母線可以從室底部用電纜連接，或在室頂部布置銅管或銅棒；開關柜中下部貫通，母線室通過GN30型旋轉式隔離開關與中下部保持電氣連接k部安裝真空斷路器，下部安裝接地開關和出線側隔離開關；后部安裝電流互感器、電壓互感器，避雷器，一次電纜從柜后下部出線san底布置有接地母線，貫穿于整排開關柜；隔離開關與接地開關在柜前右部操作。

    3、聯鎖

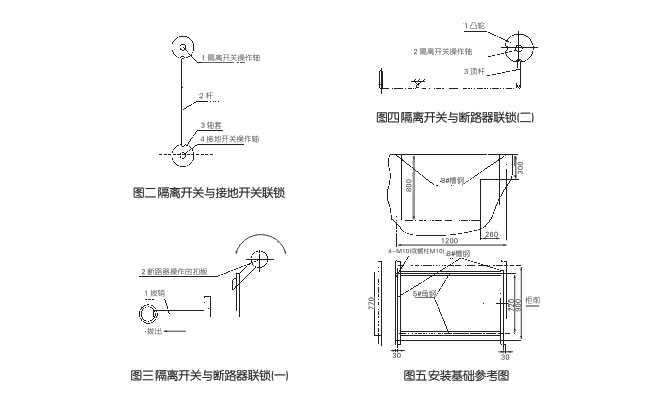

    3.1隔離開關與接地開關聯鎖能保證當隔離開關處于合閘位置時，接地開關不能合閘；當攫地開關處于合閘位置時，隔離開關不能合匐，如圖二所示，此時兩者處于分閘位置，序2桿同時與隔離開關和接地開關操作軸的軸套上的缺口對齊，由于受2桿長度的限制，任一軸盆會隨操作軸轉到合閘位置或分合閘位置之間時，另一操作軸即不能被操動。
    3.2隔離開關操作孔處設有撥銷(見圖三序1)用以對隔離開關的分閘位置進行定位，拔出此銷時隔離開關才能被操動。當斷路器處于合閘位置時，裝上其軸上的扣板(序2)扣往拔銷不能被拔出，從而保證斷路器合閘后隔離開關不能被操作；斷路器分閘后扣板旋轉一定角度，拔銷方可被發出。保證斷路器分閘后才能操作隔離開關。
    3.3如果隔離開關沒有被操作到位，斷路器應不能合閘。如圖匹所示，在隔離開關操作軸上裝有凸輪，與隔離開關處于分合閘位置之司時，凸輪壓下序3頂桿，抬起斷路器內一機構，使之擋住合閘鐵芯不廑動斷路器合閘脫扣裝置，斷路器不能被合閘。
    3.4操作接地開關分閘后，接地開關軸上扣片往下門不能被打開，接地開關合閘后，可打開下門，此時接地開關操作7L處一擋板在彈董力的作用下上升，擋住操作7L，使之不能被操作，關上門時，此擋板被門上一壓板壓下，操作孔露出，保證操作人員進入電纜室時，次回路處于安全接地狀態。
   3.5中、]打開后，仍能保證外殼防護等級為lP2X操作者無法進入帶電隔室。

操作程序
    1、送電操作
    關好下門操作接地開關分閘一拔出拔銷(圖
    2、停電操作
    斷路器分閘一拔出拔銷一操作隔離開關分閘，拔銷自動夏位一斷路器合閘。
拔銷自動復位操作接地開關合閘一打開下門。


安裝
    1、安裝基礎參考圖五，基礎槽鋼突出地面1—3ram，每米范圍內不平度不應《蠶迫1 5ram，全長范圍內不超過5mm。
    2、將開關柜按順序放置于基礎上，調整好安裝的位置。然后用M 1 2螺栓或者用點焊方法進行固定，柜與柜問用M8螺栓并緊。
    3、拆件后蓋板安裝主母線和一次電纜，端子接觸面應注意清理干凈并涂中性凡土林。安裝好后注意封堵好一次電纜孔。
    4、連接相間接地母線，使沿開關柜排列方向連成體，檢查工作接地和保護接地是否有遺漏，接地回路是否連續導通，工作接地電    不大于1000 ƲQ，保護接電阻應不大于4ῼ。
    5、安裝二次電纜，電纜由柜前底部引入，順側壁進入低壓室，分接于端子排上，或由柜頂二次小母線上引入低壓室，裝好后封堵電；
    6、清理柜內灰華雜物。

投運
1、投運前應進行如下檢查和調試。
    1 .1根據訂貨要求檢查柜內安裝的電氣元件的型號與規格是否相符，檢查緊固件是否松動，檢查、二次配線是否正確，操作隔離開關、接地開關、斷路器、機械聯鎖3～5次，應靈活無卡滯現象，聯鎖滿足“五防”要求，然后對機械活動部位加注潤滑脂。

1.2按本說明書第3條和出廠試驗報告檢查開關柜的絕緣水平和回路電阻、斷路器的機械特性，試驗結果應與出廠試驗報告相符或相近。

2、按本說明書的第5條進行停送電操作，其中隔離開關操作行程為90º，接地開關為180º，操作方向均為順時針合逆時針?lè)帧?/p>

維護與檢修
1、用戶應定期對開關柜進行維護與檢修，內空有：
1.1清掃各部位灰塵，特別是絕緣件表面的積塵；
1.2檢查機械活動部位，定期加注潤滑油脂，使之保持動作靈活可靠；
1.3斷路器、隔離開關、接地開關等元件的維護按各自的說明書進行；
1.4檢查電接觸部位是否良好，有無過熱現象，接地回路是否導通；
1.5定期檢查緊固件是否緊固。
2、用戶般應在制造廠的協助下進行故障檢修，如屬少許調整和小故障，用戶自的說明書進行。
