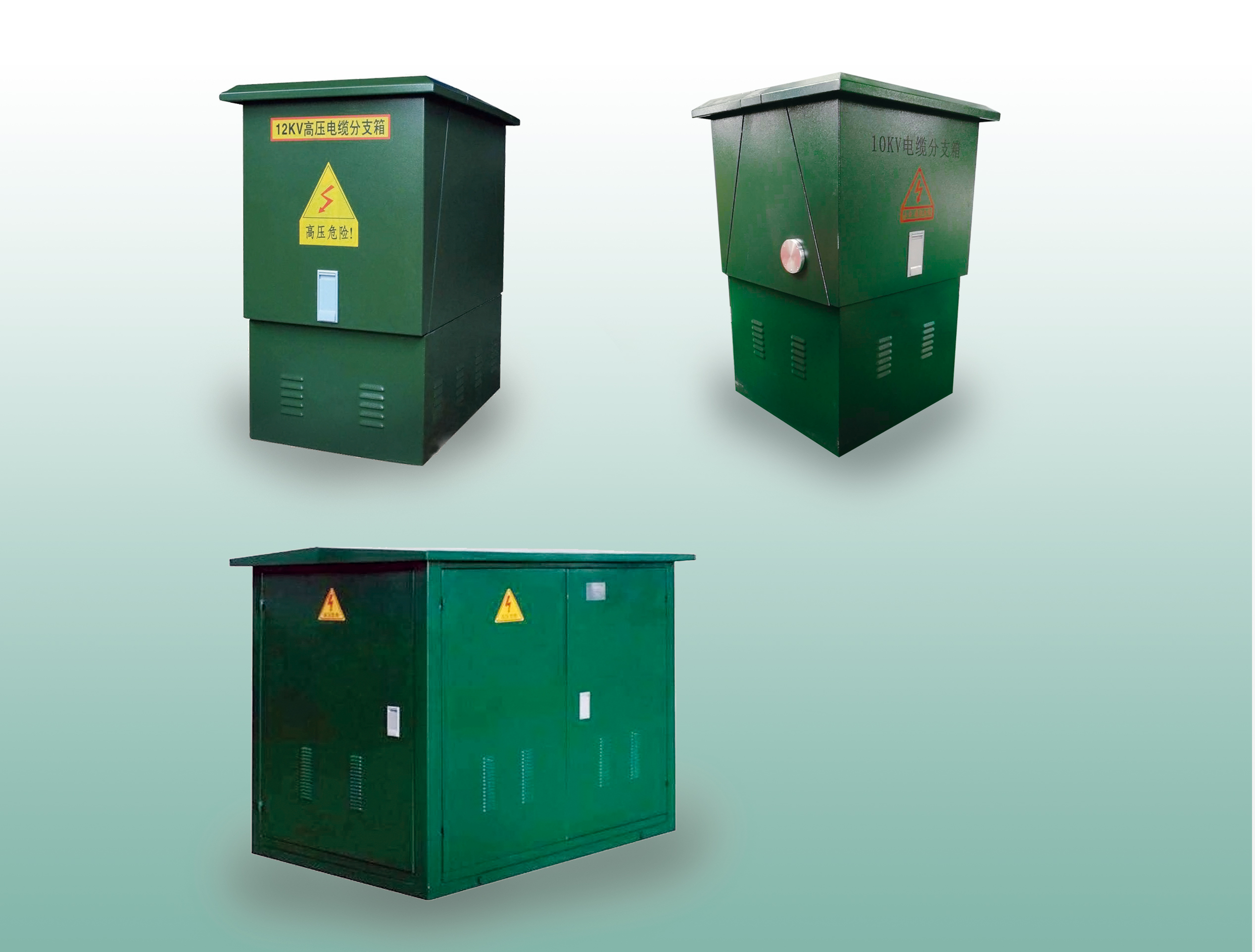

一、概述   DWF-12 高壓電纜分接箱是由 12kV 電纜附件、負荷開關、12kV 電器元件、二次元件和箱體組成的高壓成套開關設備，適用于電纜網絡中作為電纜的聯接、分接和電能的轉移、分配。   產品具備下列特點：   1.電纜接頭、絕緣母線及負荷開關完美結合，達到全絕緣、全封閉、可觸摸的境界；   2.結構靈活，可單獨使用負荷開關，也可整柜安裝負荷開關柜或充氣環網柜；   3.組合多樣，最多可達 5 分支進出線；   4.外形美觀、操作簡便、占地面積小、免維護；   5.可裝設電源 PT、控制電源、短路故障指示器、RTU 和 FTU 等多種一、二次元件；

  二、使用場所   本產品主要用于額定頻率 50Hz、電壓 12kV 的環網系統及一般放射式系統的電纜接點處，用以分配電能。廣泛用于城市工   業園、住宅小區、商業中心、大型工礦企業等場所的配電網，特別適用于城市電網的電纜化改造工程，可大大節省設備和電   纜的投資，提高供電的可靠性。   三、正常使用環境條件   a.環境溫度：上限+45°，下限-40°；b.相對濕度：日平均值不大于 95%，月平均值不大于 90%；c.海拔不超過 1000m；   d.地震烈度：≤8 度；e.最大風速：≤35m/S；f.安裝地點傾斜度不大于 5°；g.污穢等級：3 級。

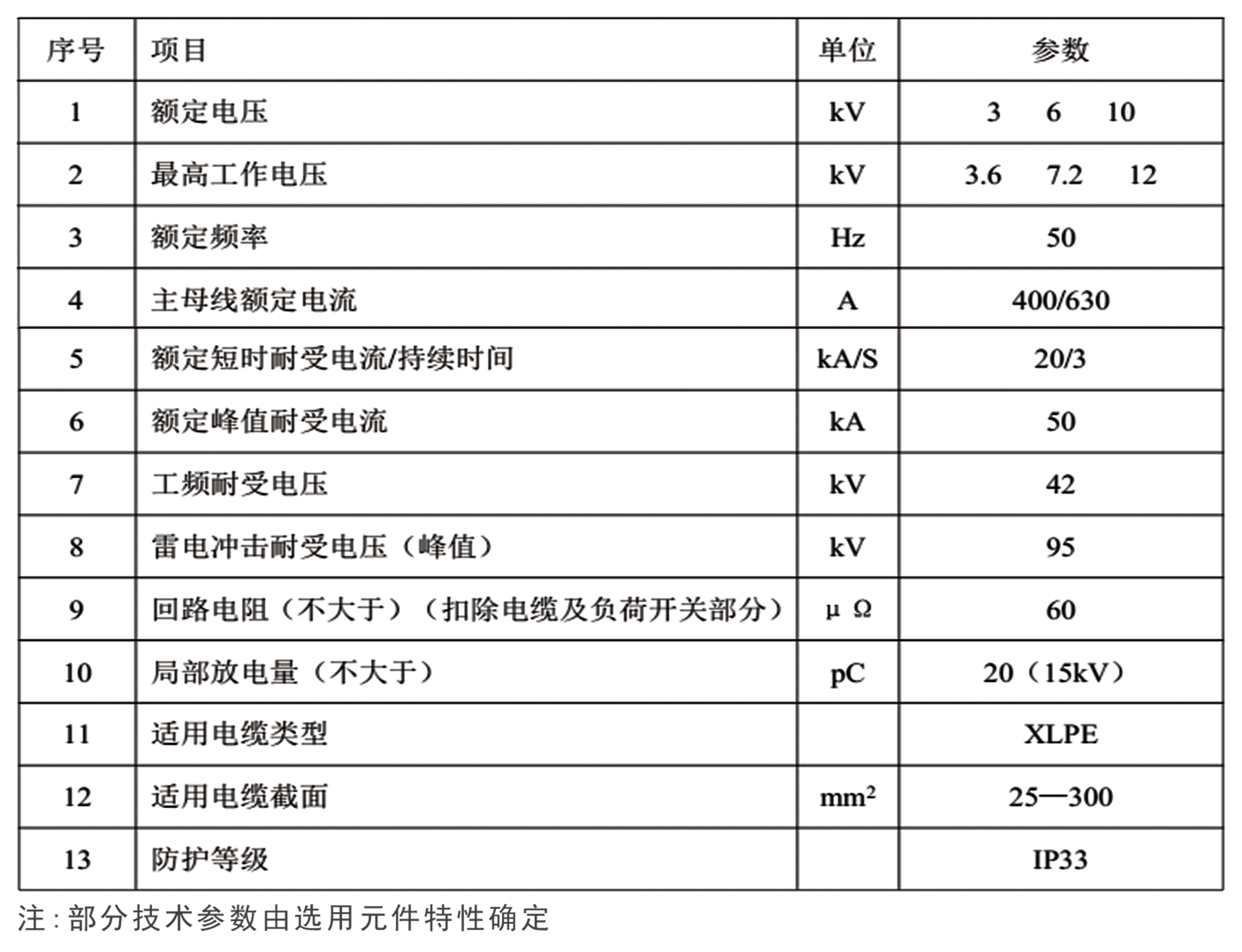

  注：在超過規定的正常的環境條件下使用，請用戶和我公司協商。     四、產品型號的組成及含義   2—用字母 A、B、C、D 表示開關的臺數；A—1 臺負荷開關；B—2 臺負荷開關；   C—3 臺負荷開關；D—4 臺負荷開關；   無開關用 0 表示   3—接線方式，見方案號；   4—裝避雷器用 Y 表示，無避雷器時不標注；   用戶需配置短路故障指示器時，請?jiān)诠┴浐贤姓f(shuō)明。   五、結構特點   1、導電回路由電纜和電纜附件通過內脹式應力錐結構配合，達到全密閉、全絕緣；   2、電纜接頭支架采用不銹鋼彎制而成，既保證了強度又避免了產生渦流；   3、外殼采用不銹鋼或彩鋼板制作，能適應各種惡劣的戶外環境；   4、產品內可帶 SF6 負荷開關或真空負荷開關；   5、電纜分接箱前后開門可方便的進行負荷開關的操作、維護和電纜附件的安裝、維護；   6、產品可分為代開開關型電纜分接箱、環網型電纜分接箱、可觸摸插拔型電纜分接箱。   六、技術參數   1、分接箱技術參數

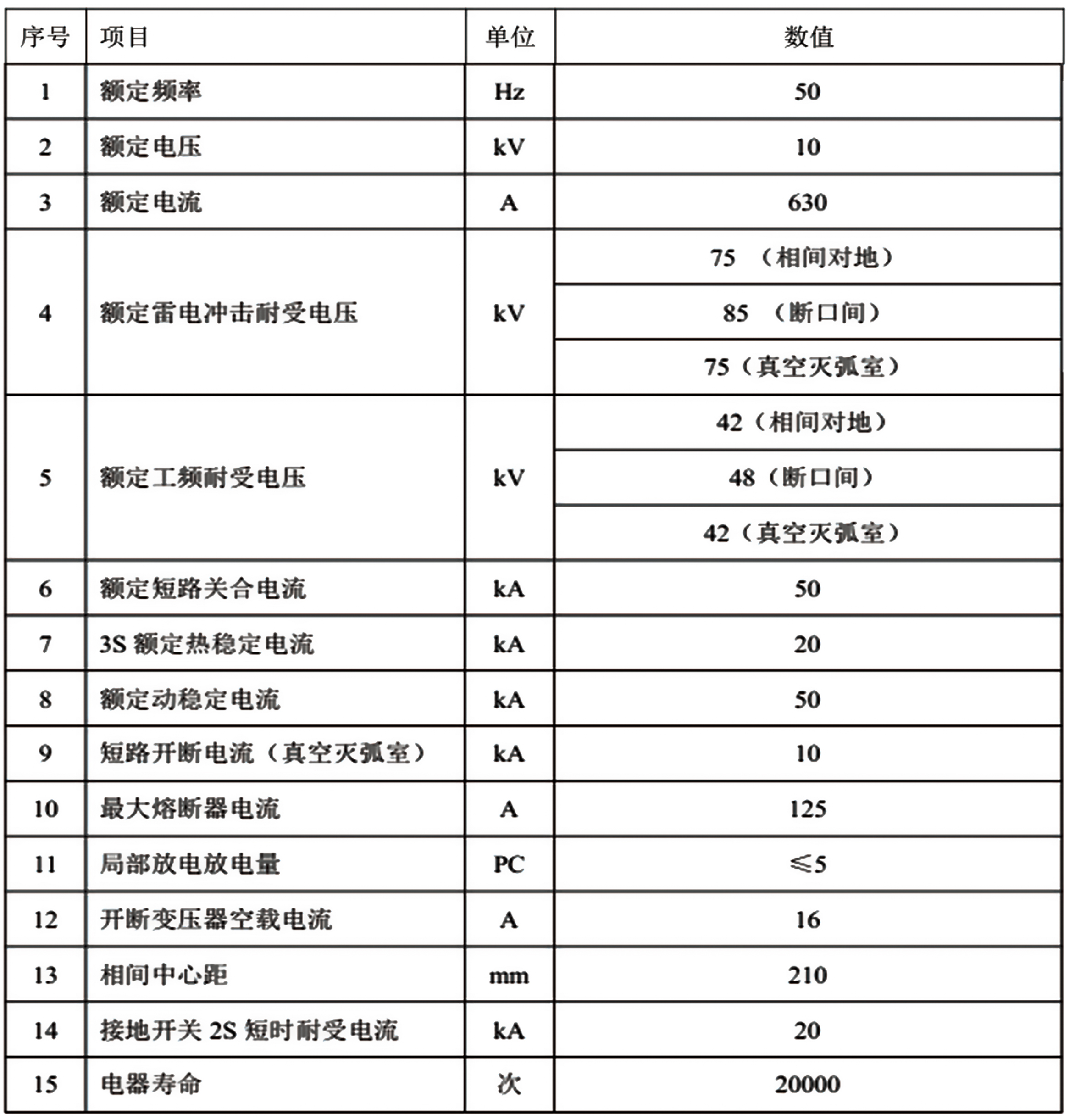

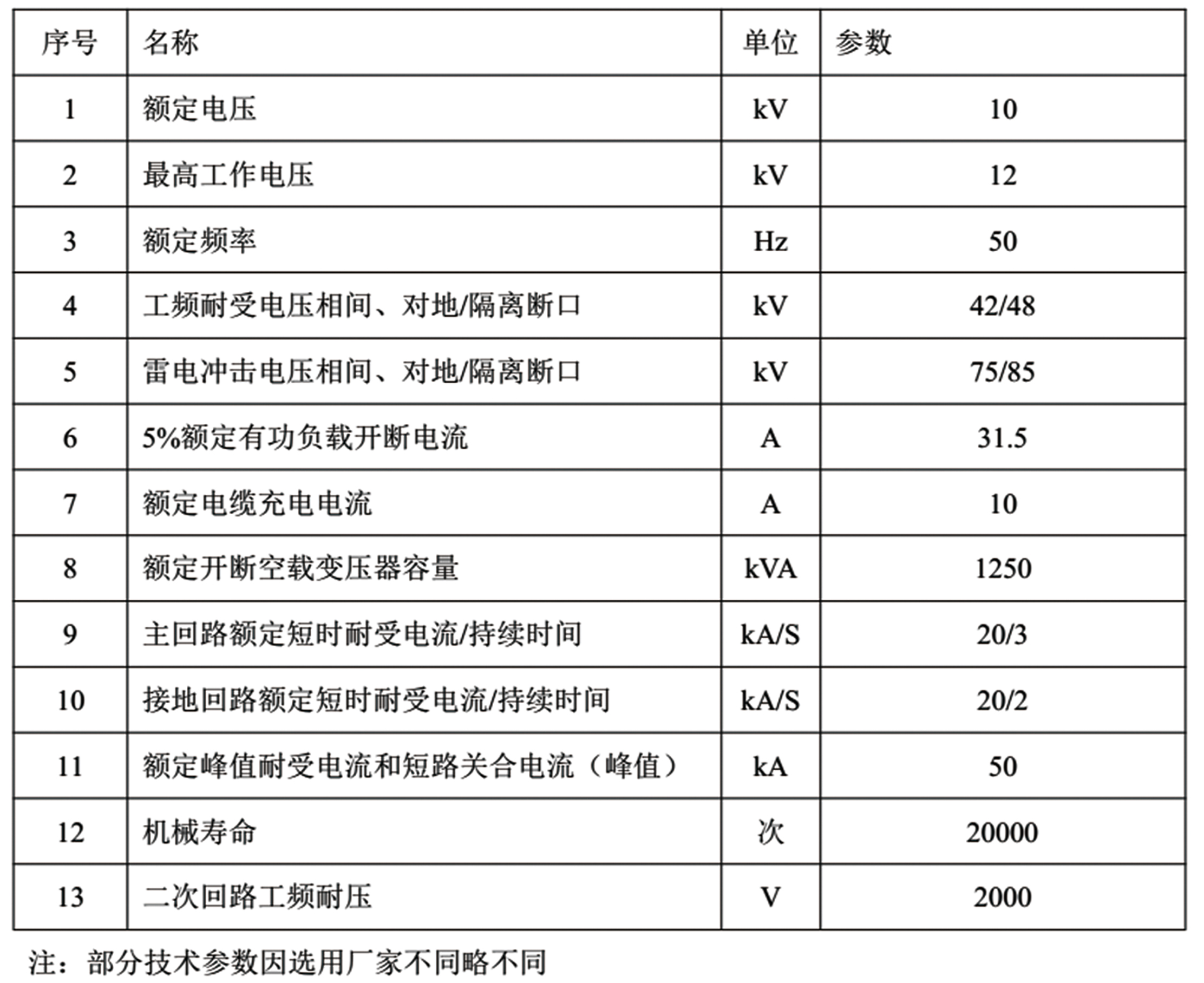

2、 SF6 負荷開關技術參數 3、 VLBS(H)真空負荷開關技術參數

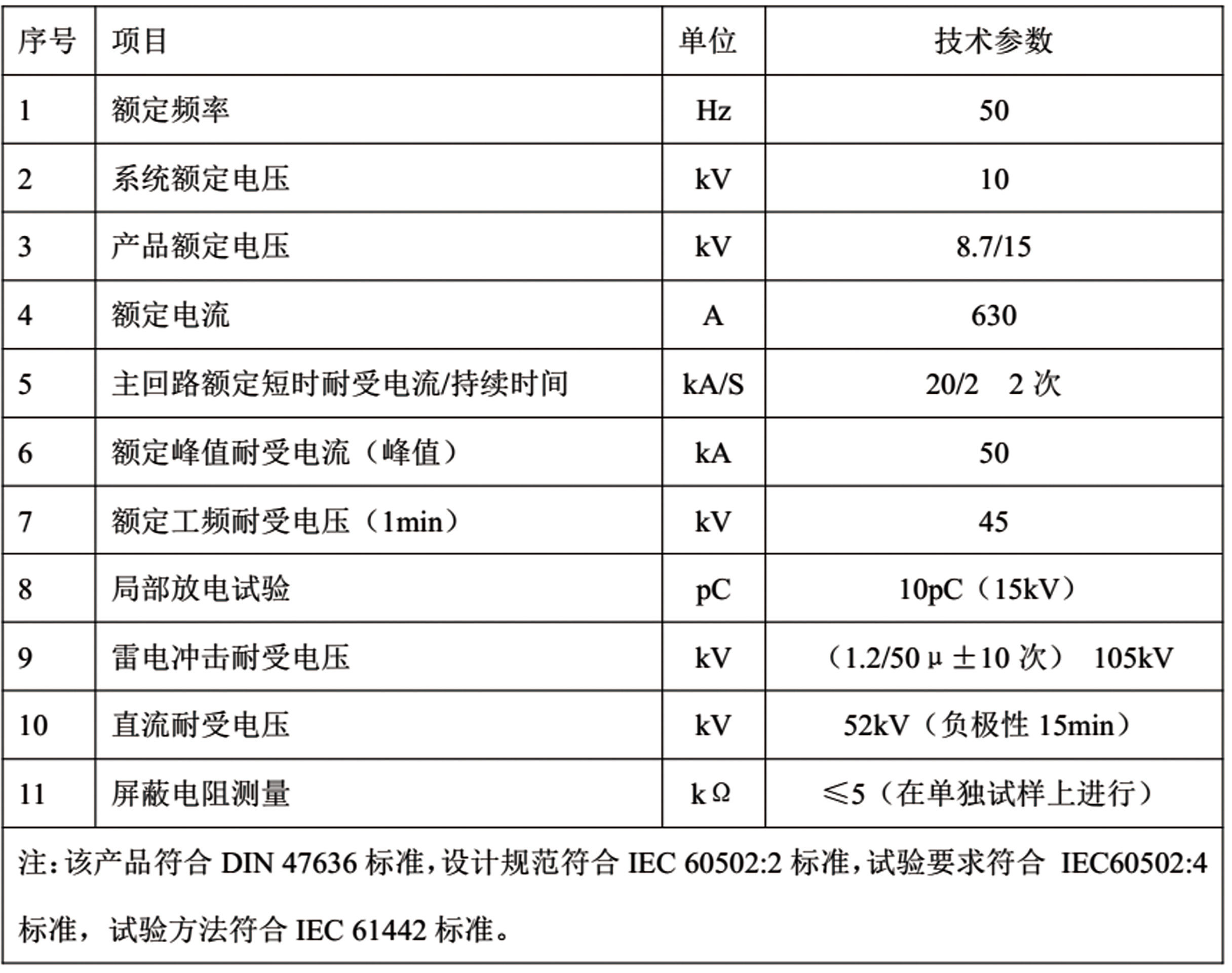

4、可觸摸電纜附件技術參數

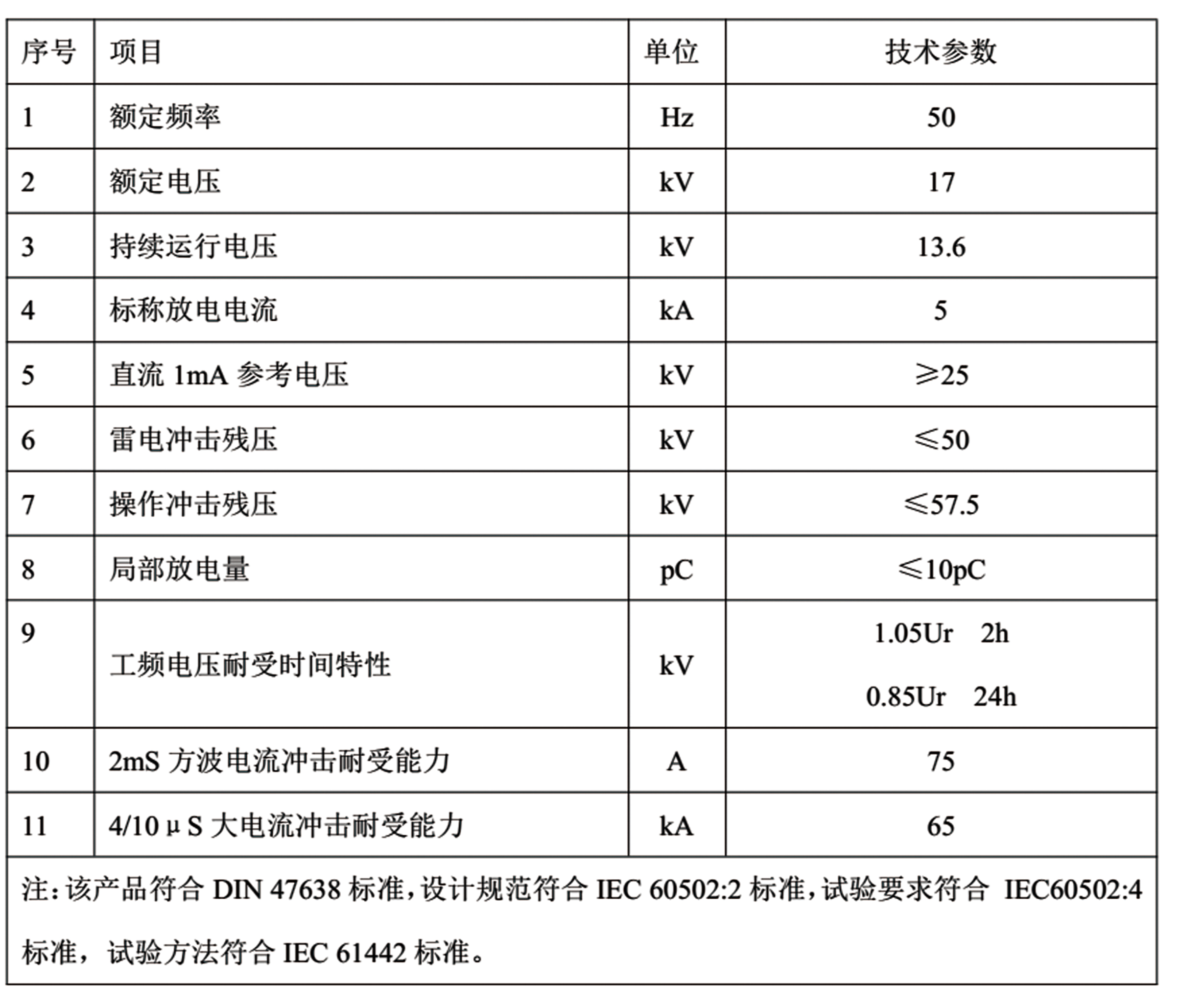

5、可觸摸前插避雷器技術參數
