貴州高壓環網柜 高壓環網柜型號說明

環網主機簡介：

環網柜是一套安裝在金屬或非金屬絕緣柜內的高壓開關柜或制成一套電氣設備的間隔環網供電裝置。其核心部分采用負荷開關、熔斷器或真空斷路器和微機保護裝置，具有結構簡單、體積小、價格低廉、提高供電參數和性能、供電安全等優點。廣泛應用于城市居民區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站和箱式變電站。

環網主機功能：

一。它可以讓用戶從兩個方向獲得電力，提高供電的可靠性。它具有結構簡單、體積小、價格低廉的優點，可以提高供電參數和性能，提高供電安全性。因此，廣泛應用于城市居民區、高層建筑、工廠、企業等負荷中心的配電站和箱式變電站。

2。接觸環網線路提高供電可靠性，如環網線路閉環運行或環網線路負荷切斷等。

環網柜類型：

一。真空型環網柜：真空型環網柜是新一代環保型固體絕緣真空環網柜產品。本產品采用真空斷路器微機保護裝置，所有導電回路均采用環氧樹脂或硅橡膠包封，確保操作和運行的高安全性，最高電壓等級可達24kV。

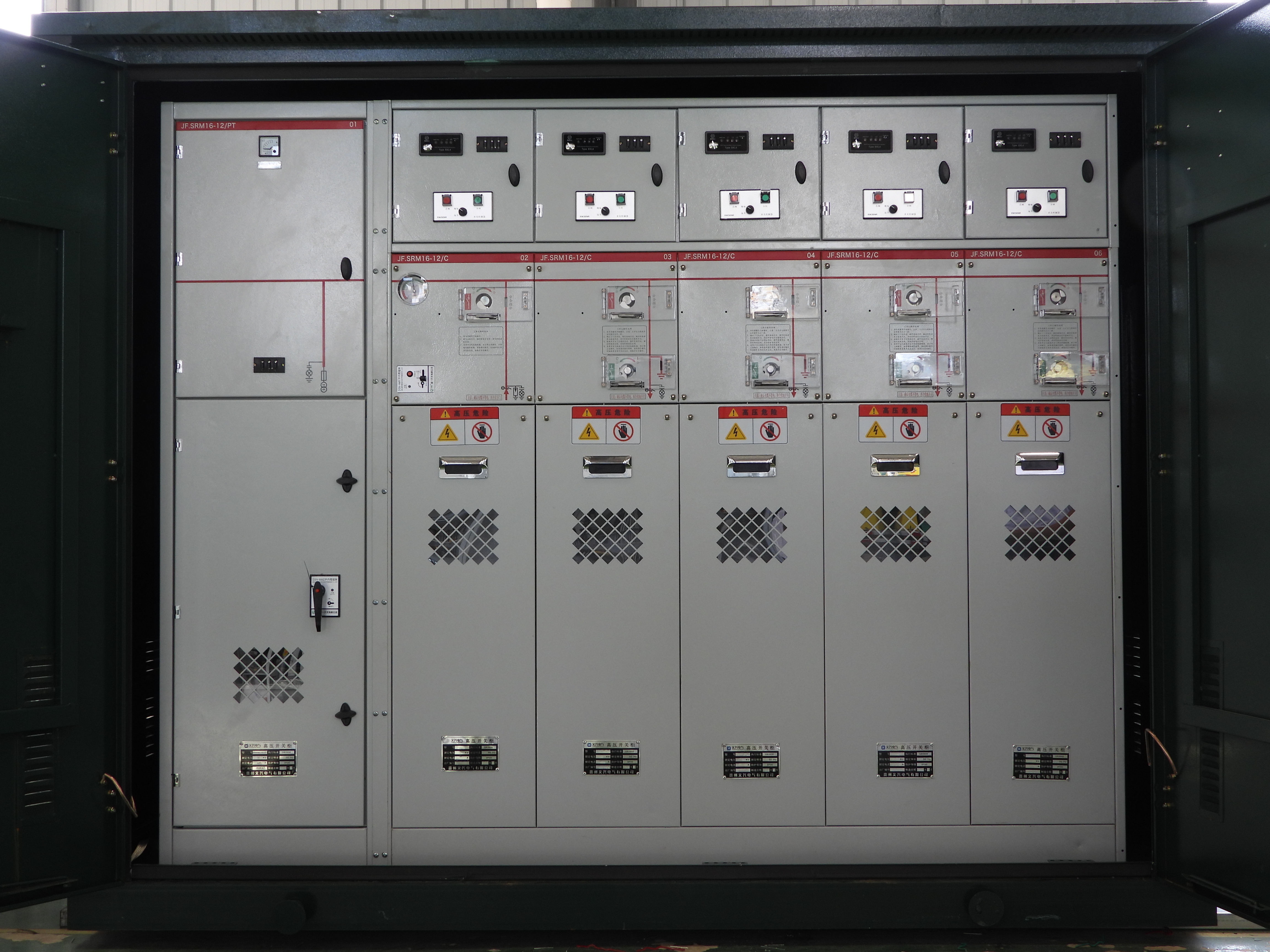

真空環網柜

2。SF6環網柜：SF6環網柜是一種以負荷開關為核心元件，空氣絕緣或氣體絕緣，可任意組合成多回路，對電力系統具有開關、連接和保護功能的中壓電器組合設備。其主電路核心部分由SF6負荷開關、附加斷路器等一次輔助電器組成。

SF6環網柜

三。產氣環網柜：產氣環網柜由固體產氣材料（如有機玻璃）制成滅弧元件。通斷電流時，產氣物質在電弧的作用下分解氣體，使電弧冷卻熄滅。開閉電流越大，電弧越強，氣體分解越多，滅弧效果越好。

產氣環網柜

四?？諌簷C型環網柜：空壓機型環網柜是為使用空壓機型負荷開關而命名的。壓縮空氣開關使用壓縮空氣吹弧。打開時，壓縮空氣活塞迅速移動以壓縮氣缸中的空氣。當滅弧觸頭分離產生電弧時，壓縮空氣通過噴嘴吹向電弧，使電弧在小電流點拉長并熄滅。壓縮空氣負荷開關的總轉換電流約為1ka，達到50kA的閉合短路電流，熱穩定電流一般為20ka，3s。

氣壓環網柜

環網柜常用型號：

Hxgn15-12:Hxgn15-12環網柜是新一代SF6兼容開關，主開關為真空斷路器和真空負荷開關。整柜采用適合配電自動化的空氣絕緣、緊湊、可擴展的金屬封閉開關柜，具有結構簡單、操作靈活、聯鎖可靠等特點。

HXGN15-12

Hxgn17-12:Hxgn17-12箱式固定金屬封閉開關柜適用于三相、交流50（60）Hz、額定工作電壓3-12kv、額定工作電流630A及以下系統的成套配電裝置。主要用于工礦企業、電力系統配電及箱式變電站的受電、供電、控制保護和監測。特別適合頻繁運行，其總線系統為單總線結構，具有“五防”鎖定功能。bjshop118.cn
