智能配電網自動化正在發展，配電網新技術逐步推廣

在電網的各個環節中，變電、輸電、用電的智能化水平已經相當高，只有配電環節，受傳統建設理念、建設條件和技術水平的限制，才成為智能化的一個洼地。

在國家政策的支持下，配電網迎來了新的發展機遇，隨著建設改造的深入和分布式能源比重的提高，未來配電網的技術要求將不斷提高。那么，智能電網的突破在哪里？

綜合傳感技術、電力電子技術、新一代通信技術和大數據處理技術的應用將成為突破“最后一公里”的關鍵。電氣工程專家認為：未來配電網將采用變電站間高速寬帶通信系統，采用智能電子設備（IED）進行自適應控制和保護，采用能量管理系統對配電網運行進行監控，充分利用智能系統，減少電能質量問題，提高供電可靠性。

未來配電網將逐步推廣的新技術如下：

一、先進的配電網自動化技術

配電自動化系統對配電網中的重要設備進行連續監測和自動控制，將配電網監控系統與數據采集系統（SCADA）集成。

高級配電自動化（ADA）包括智能傳感器、電子控制器和從重要饋線收集信息的雙向通信系統。ADA系統采集并顯示配電系統的電壓、電流、有功功率、無功功率、設備狀態、運行狀態、事件日志等與配電系統狀態有關的信息。

其優點是操作人員可以方便地遠程控制電容器的接入、斷路器的分?jǐn)嗪碗妷旱恼{(diào)節。變電站自動化如果配備自動開關、重合閘、電容器和先進的計量裝置，可以實現電網的優化改造，提高系統的可靠性和技術性能，也就是說可以充分發揮智能電網的功能。

二。智能饋線重合閘及繼電器

預計到2030年，70%的饋線將配備智能繼電器和重合閘。利用饋線末端的微機繼電器和重合器取代傳統的機電式繼電保護和控制裝置是智能電網發展的必然過程。

智能饋線重合閘及繼電控制設備的優點如下：

1。測量儀器能夠?qū)y量值進行連續監測和分析，及時處理測量信息，計算出有用的數據（如到故障點的故障距離）。

2。它可以通過基于工業標準協議的通信系統將ied3。具備自檢能力，使IED能夠檢測自身內部故障并及時通知員工進行維護。

4?？纱鎯Χ喾N工作模式，并可根據需要將負載切換到最佳工作模式。

5個。功能多樣化。例如，繼電保護的IED具有快速過流保護、自動重合閘、饋線保護等功能，還具有對設備環境的測量和監視功能。這些功能被集成到一個設備中，從而減少了設備內部的繞組和控制板的體積。

三、智能線路開關技術

預計到2030年，25%的配電網饋線將配備智能線路開關。目前，一些智能線路交換技術已經得到應用。這些技術使配電網實現了自愈。同時，它還支持饋線終端實現最優的電網重構，以滿足分布式發電和負載均衡的需求。

它具有以下主要特點：

1。通信系統采用工業標準，支持遠程控制和數據采集。交換機還支持與其他智能設備（如其他智能交換機、開關電容器、分布式電源等）的點對點通信。高可靠性的通信系統是實現上述目標的必要條件。

2。每個智能線路交換機必須包含一個獨立的本地控制器，以獲取本地?cái)?shù)據并實現自動切換。

3。智能線路開關及相關控制器必須支持“雙向”操作，能夠檢測流向并根據流向做出響應。對于配電網饋線（智能配電系統中經常發生的）的重構和可能發生潮流逆轉的配電網，雙向運行能力是非常必要的。

4。支持單向運行（僅適用于需要跳閘的相位）和三線運行（同時進行三相跳閘）。如果分布式發電設備位于智能線路開關的下游（遠離變電站），其單相跳閘功能將被禁用，以避免損壞發電機。

四、電力電子技術

電力電子技術不僅可以為用戶提供穩定的電源，還可以實現對頻率、相位、電壓等的靈活控制。靜止無功補償器和短路限流器是配電網中兩種典型的電力電子器件。

兩種典型的電力電子設備：

1。靜止無功補償器

靜止同步無功補償裝置是目前最先進的無功補償裝置。它不再使用大容量電容和電感產生無功功率，而是利用電力電子器件的高頻開關實現無功補償技術的質的飛躍，特別是用于中高壓電力系統的動態無功補償。靜止同步無功補償器能在一個周期內消除小的電能質量擾動。因此，它可以解決由輸出波動源（風電、光伏等）連接引起的配電網電壓波動問題。

2。短路限流器

另一個典型的例子是短路限流器，在我國常被稱為故障限流器。Sccls技術可以用來解決輸電系統中的大短路電流問題。發電量越大，故障電流越大，有可能超過運行設備的承載能力?；陔娏﹄娮蛹夹g(shù)的SCCL可以有效地解決這一問題。SCCL的核心思想是：正常運行時為零阻抗（或低阻抗），短路故障時為高阻抗，從而限制短路電流。

五、智能逆變技術

逆變器是將直流電能轉換為交流電能的裝置。逆變器是光伏發電系統中最復雜的設備，是系統中第二昂貴的設備，也是系統中最脆弱的部分。光伏電池板一般非常堅固可靠，使用壽命可達25年，而逆變器的壽命一般不超過10年。

小功率逆變器在光伏系統中的應用目前，光伏電池板都是串聯的。如果光伏板的某一部分被阻塞，整個系統的發電效率就會降低。另外，要使光伏組件達到最佳工作狀態，所有光伏板必須具有相同的方向和傾角，這就限制了屋頂光伏的布局。

與之不同的是，未來的光伏發電系統要求每個電池板都連接到自己的微逆電路上，這樣可以充分挖掘每個光伏板的發電潛力，提高整個系統的發電效率。特別是當應用于錯層屋面時，隨著光伏發電技術的普及和光伏并網的增加，系統設計的靈活性增強，電力公司大力推廣智能逆變電源。除了完成DC-AC轉換的基本功能外，還將提供以下輔助服務：低/高電壓交叉、自動發電、自動光抑制、諧振抑制、阻尼振蕩、電網支持

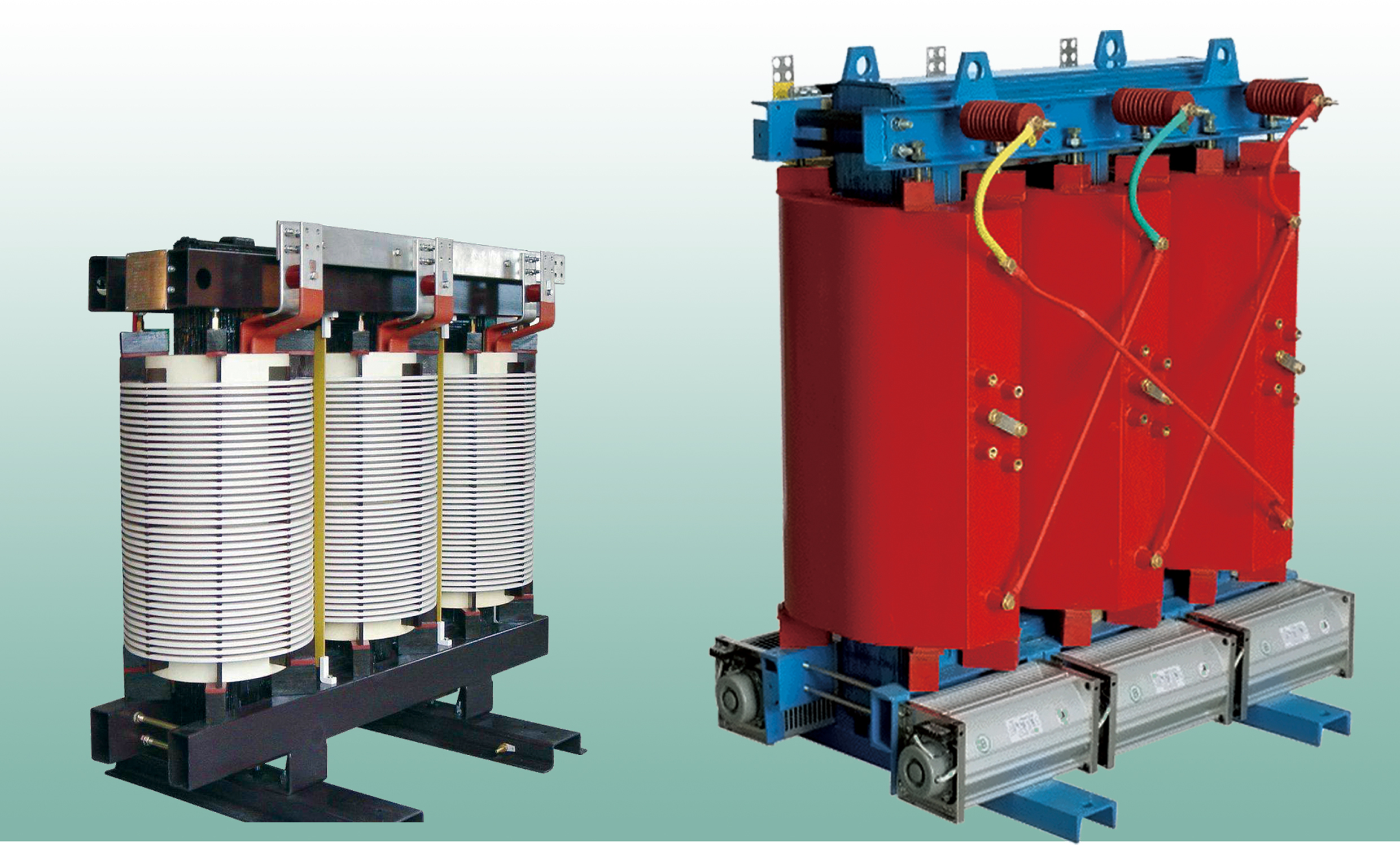

六、智能變壓器

傳統的變壓器在輕載下效率很低，存在液體介質泄漏的隱患，只有單一的上下電壓功能不能提供實時調壓和系統監控功能。

同時，它們不能通過單相電路提供三相電能，將來也不能一個接一個地進行部分拆修，配電變壓器將作為分布式電源的接口，可以接入儲能，可以接受電動汽車，并用電力電子器件代替?zhèn)鹘y(tǒng)的配電變壓器設備。

美國電力研究所開發的智能變壓器可以作為可再生能源并網的接口，包括一個雙向電源接口，方便光伏、儲能和電動汽車的接入，以及系統集成的指揮控制功能，除就地控制和孤島控制外，EPRI還開發了一種中壓智能型通用變壓器。該技術取代了獨立的功率變換器和傳統的變壓器，完全摒棄了傳統變壓器的笨重結構和大量接線。多功能IUT可提供400V直流母線電壓，可用于直流配電系統供電或電動汽車快速充電。

如上所述，配電網中有許多智能新技術，如多功能固態開關技術、配電網故障預測與定位技術、先進的計量設施（AMI）、本地能源網絡控制器、分布式電源，包括分布式發電設備，可再生能源、儲能設備等。

總結如下：

在電力體制改革的背景下，為了提高服務水平，降低運營成本，新技術將在未來的智能配電電網中發揮重要作用。電力工業應充分利用現有的監控設施，不斷發現和使用新的方法、新技術和新設備，實現供電系統的安全、高效、長期穩定運行。bjshop118.cn
