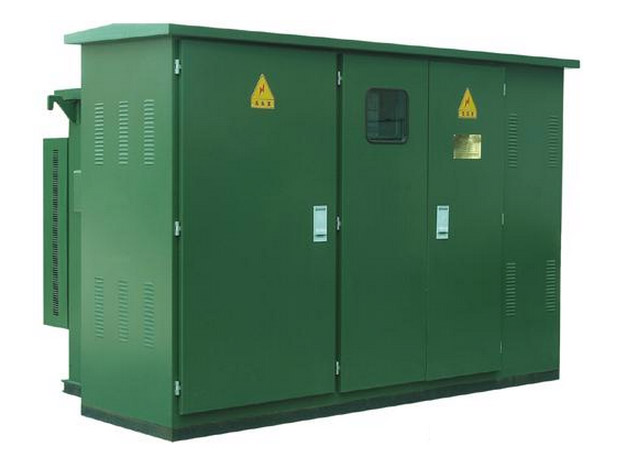

1. YBZ組合美式預裝式變電站
YBZ組合美式預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市調動建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術產業園、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。
YBZ組合美式預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10～1/5，大大減少了設計工作量及施工量，減少了建設費用在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
本產品符合GB/T17467《高低壓預裝式變電站》的標準和SD320《箱式變電站技術條件》。

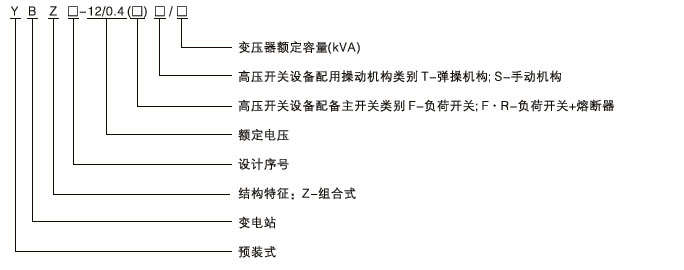

2.型號及含義
3.使用環境條件
3.1海拔高度：1000m及以下；
3.2環境溫度：-25℃～+40℃，24h周期內平均溫度不超過+35℃；
3.3風速：不超過35m／s；
3.4空氣相對濕度：不超過90％(+25℃)；
3.5地震水平加速度：不大于O.4m／s，垂直加速度不大于O.2m／S；
3.6使用地點，不應有導電塵埃及對金屬、絕緣物有害的腐蝕性、易燃、易爆的危險物品；
3.7安裝地點無劇烈震動，垂直斜度不大干3度。
注：特殊使用條件，訂貨時與我公司協商解決

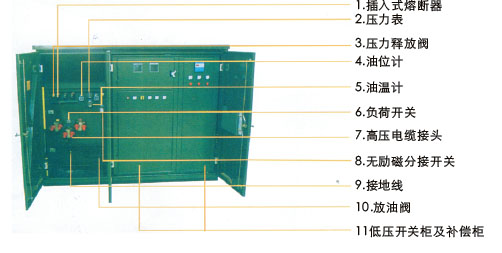

4.產品結構特點

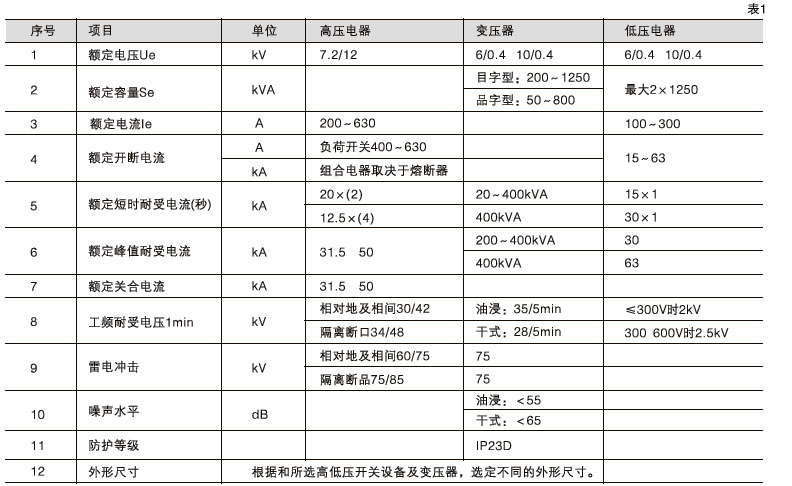

5.主要技術參數
6.結構特點
5.1本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網低電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選樣S7、S9以及其他低損耗油浸式變壓器和干式變壓器，變壓器室設有白起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供質量。
5.2高、低壓室布置合理緊湊，操作、維修方便，高壓開關設備具有防誤操作聯鎖功能。變壓器根據用戶要求，可從軌道上方便地進出于變壓器室大門，且變壓器室大門上裝有迷宮式通風裝置。各室沒有自動照明裝置，另外高、低壓開關設備所選元件性能可靠、操作簡單、維修方便。變電站的頂蓋為雙層隔熱結構，減少陽光輻射作用，四周檐下有通風孔，與各功能室內形成對流作用，以便通風散熱。底座為型鋼結構，有足夠的強度和鋼性。
5.3采用自然通風和強迫通風兩種方式、使通風令卻性能良好。變壓器室有溫控儀，能自動控制變壓器溫度，保證變壓器滿負荷運行。
5.4根據不同的使用環境和使用條件，可選用不同的結構形式和材料，滿足不同的使用要求和保證變電站的正常運行。變電站外殼可用非金屬建筑材料、普通鋼板、不銹鋼板、鋁合金板、彩鋼復合板等材料制作，經部分或全部表面的處理后，具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，外形美觀。
其基本結構形式大致可分為：
5.4.1用非金屬建筑材料或其它材料的景式箱變；
5.4.2用普通鋼板的一般型箱變；
5.4.3用不銹鋼板或鋁合金板的高防腐型箱變；
5.4.4用彩鋼復合板的保溫隔熱型箱變；
5.4.5其它結構形式箱變。
5.4.6進出線方式一般為電纜進出線，如有特殊要求，可用其它進出線方式。

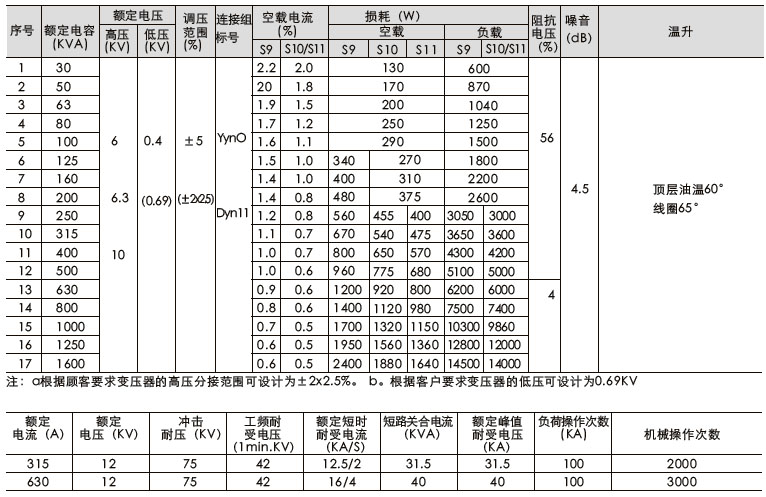

7.變壓器性能參數

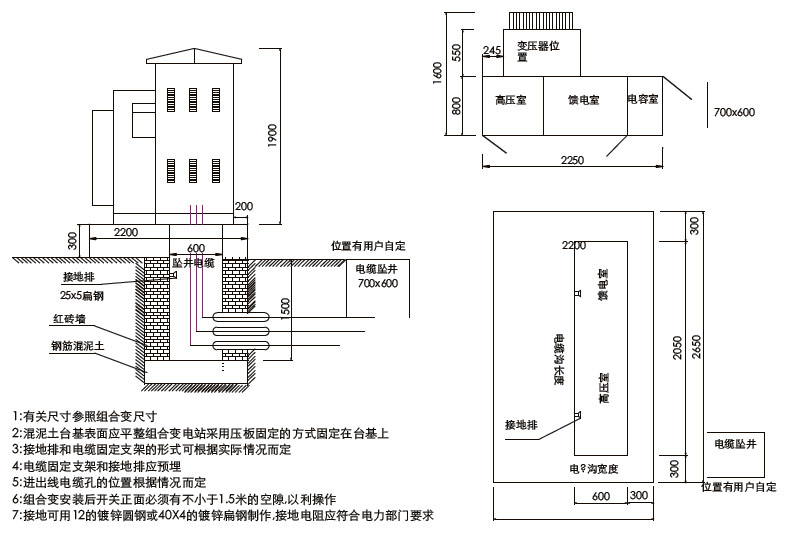

8.基本施工要求
1.基礎施力要求100kPa以上
2.基礎設在地勢較高處，四周向外排水。
3.電纜室底面須向積水管側略傾斜，以免積水。
4.百葉窗里側加焊150x300的鋼板網(1Ox20)菱眼角，百葉窗外框焊筋爪埋人墻內。
5.基礎施工應符合JGJ16—83(建筑電氣設計技術規程)有關規定。
6.接地干線及接地極的做法仍按常規做，接地干線從電纜溝引出后可沿環網柜四周布線，也可從一方延伸布置接地極，接地電阻要求≤4Ω。
7.圖中尺寸為推薦值。
8.為進線方便用戶可根據現場實際情況在三個或四個方向設置電纜井。
9.接地示意圖
10.訂貨須知訂貨時請?zhí)峁┮韵沦Y料
9.1預裝式變電站型式：
9.2變壓器型號和容量；
9.3高、低壓回路主電路方案圖；
9.4有特殊要求的電氣元件型號和參數；
9.5外殼顏色；
