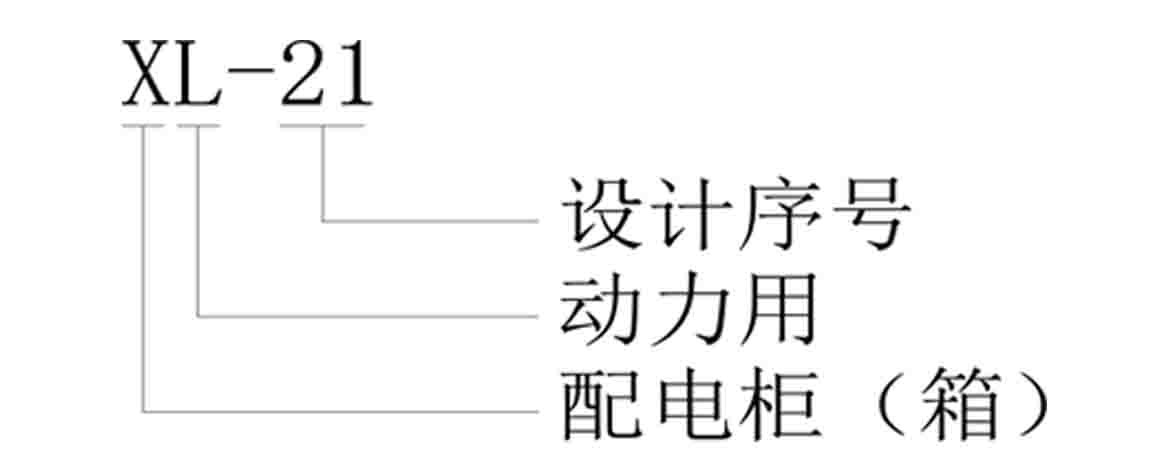

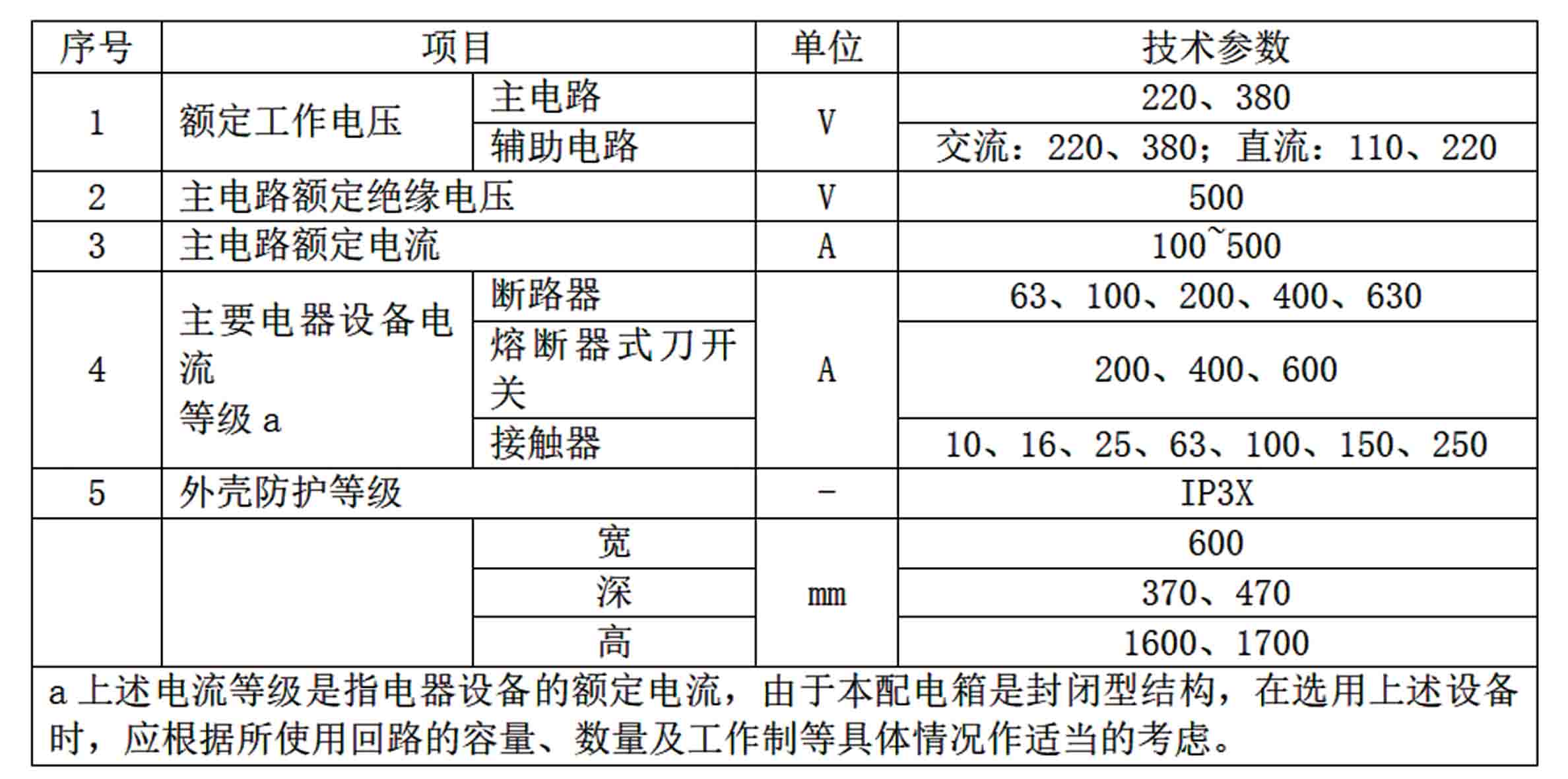

一、概述     XL-21型低壓動力配電箱符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》、國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下，作為動力控制及配電使用。XL-21系戶內裝置，靠墻安裝，屏前檢修。箱體具有良好的防塵特性，適合于化工廠和有灰塵場所使用。     XL-21型動力配電箱系封閉防塵式，外殼用鋼板彎制而成，刀熔組合開關操作手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。     XL型動力配電箱均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。   二、型號及含義 三、正常使用環境條件 1、戶內使用，海拔高度不超過1000米； 2、周圍空氣溫度為-5℃~+40℃，24小時內平均溫度不得高于+35℃，超過時，需要根據實際情況降容運行； 3、相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響，日平均值不大于95%，月平均值不大于90%； 4、水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa； 5、設備安裝時與垂直面的傾斜度不超過5度； 6、地震烈度不超過8度； 7、無經常性的劇烈振動； 8、周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等的污染； 9、當使用環境特殊或有其它要求時需與我公司協商。   四、結構功能     本配電柜柜體結構用鋼板彎制焊接而成，其正面為單扇左開門，門上裝有電壓表、電流表等測量儀表和操作元件、信號元件。一般情況下，刀開關操作手柄安裝在箱前右側上部，配電柜靠墻安裝，進出線電纜由底部引入。用戶有特殊要求，亦可在箱頂蓋板上開進線敲落孔或加裝母線室。本配電柜可單獨成柜，或組合成柜。 1、主要功能分類：進線、饋電、電動機控制 2、主要組成部分：柜體、柜門（可裝儀表）、后封板、眉頭、上進出線孔封板、母排、電器元件、母線夾板、絕緣支撐件、絕緣子、輔材等 3、操作方式：正面操作 4、安裝方式：戶內式、固定垂直安裝 5、進出線方式：電纜上、下進出線   五、技術參數
六、使用與維護 XL型動力配電箱在投入運行前需進行下列檢查和檢驗： 1、 檢查動力配電箱內電器元件、二次接線是否符合圖紙要求； 2、 檢查手動操作的刀開關、空氣開關是否靈活，無卡扎現象； 3、 檢查所裝設的電器設備接觸是否良好、是否符合該電器設備的本身使用要求； 4、 檢查動力配電箱內無異物，檢查緊固螺釘是否松動。
