1.概述

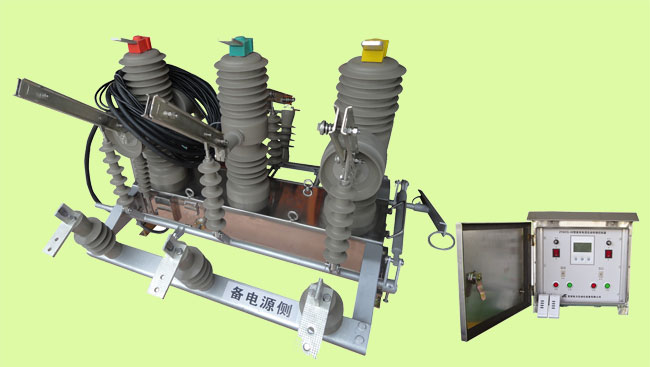

ZYKCQ-70型高壓雙電源互投裝置(以下簡稱裝置)是由一臺高壓真空斷路器和智能控制器兩部分組成。應用于交流50赫茲、額定電壓12KV、額定電流至630A的雙路電源供電系統中,當一路電源發生停電或欠壓時自動切換到另一路正常電源供電,可靠保證供電的連續性。同時具有短路及過流等保護互鎖功能,有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障停電時,切換裝置可以完成與備用電源的自動切換,以保證可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇切換。特別適用于不允許斷電的重要場所,作為保證連續供電的重要電氣控制裝置。為新一代設計新穎、性能完善、安全可靠、自動化程度高、使用范圍廣的自投自復型雙路電源自動切換產品。產品在設計上保證了兩路高壓電源的完全隔離,同時采用完善可靠的機械和電氣連鎖,因此具有非常高的安全性和可靠性。該產品適用于對供電可靠性和安全性要求較高的雙電源電力用戶,作為雙電源供電系統的控制和保護設置。
產品廣泛使用于油田、礦山、冶金、化工、鐵路、通訊、機械等10kV配電線路,工礦企業10kV線路。

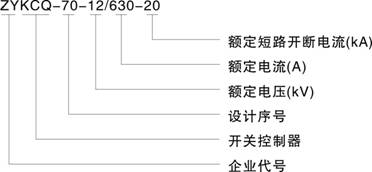

2.型號及其含義
3.符合標準
3.1 IEC 60947-1 總則
3.2 IEC 60947-6-1 (1989) <<自動轉換開關電器>>
3.3 GB 14048.11
3.4 IEC 60947-2 GB14048.2 <<斷路器>>
4.正常工作條件
4.1周圍空氣溫度上限值不超過+55℃,下限值不超過-25℃。
4.2安裝地點的海拔高度不超過2000米。
4.3大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%,在較低的溫度下可以有較高的濕度;最濕月的
月平均最低溫度為+25℃時,平均最大相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。
4.4污染等級為三級。
4.5運行地點無強烈震動和沖擊,無腐蝕金屬和破壞絕緣的有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質。
5.主要技術參數
項目 |
單位 |
參數 |
||||
額定電壓 |
kV |
12 |
||||
額定電流 |
A |
630 |
||||
額定短路開斷電流 |
kA |
20 |
||||
額定短路關合電流(峰值) |
50 |
|||||
額定峰值耐受電流 |
50 |
|||||
額定短時耐受電流 |
20 |
|||||
額定短路持續時間 |
S |
4 |
||||
額定絕緣水平 |
雷電沖擊耐壓(峰值) |
kV |
75 |
|||
1min工頻耐壓 |
干試 |
42 |
||||
濕試 |
34 |
|||||
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
||||
額定短路電流開斷次數 |
次 |
30 |
||||
機械壽命 |
10000 |
|||||
額定操作電壓(分合線圈) |
V |
DC220,110,AC220 |
||||
動靜觸頭允許磨損累計厚度 |
mm |
3 |
||||
過電流脫扣器額定電流 |
A |
5 |
||||
電流互感器電流比 |
|
200/5 400/5 600/5 |
||||
觸頭開距 |
mm |
9±1 |
||||
觸頭超程 |
3±1 |
|||||
平均分閘速度 |
m/s |
1.0±0.3 |
||||
平均合閘速度 |
1.0±0.25 |
|||||
分閘時間(分勵脫扣) |
最高額定操作電壓 |
ms |
≦60 |
|||
最低操作電壓 |
≦100 |
|||||
合閘時間 |
≦100 |
|||||
合閘彈跳時間 |
≦2 |
|||||
三相分合閘同期性 |
≦2 |
|||||
每相回路直流電阻 |
μΩ |
≦200 |
||||
儲能電機 |
額定電壓 |
V |
-220 |
|||
額定功率 |
W |
70 |
||||
儲能時間 |
S |
≦10 |
||||
重量 |
kg |
210 |
7.智能控制器
7.1 控制器主要技術參數:
7.1.1額定電壓:AC220V允許偏差-15%~+10%;
7.1.2額定頻率:50HZ允許偏差-5%~+5%;
7.1.3波形畸變<10%
7.1.4機械壽命:(N-R-N循環)為10000次
7.1.5過流可調范圍:3-6A
7.1.6速斷可調范圍:3倍、4倍、5倍、6倍
7.2 產品特點
7.2.1配有LCD顯示屏、故障報警;
7.2.2抗干擾能力強、精度高;
7.2.3保護功能齊全;
7.2.4自動啟動往復切換;
7.2.5切換時間延時可調、動作時間準確;
7.2.6手動自動和無線遙控分、合閘功能;
7.2.7防涌流、防過流、體積小、分斷高、結構緊湊、外形美觀;
7.2.8防腐性能好,供電可靠;
7.2.9無噪音運行,節能低耗,安裝方便操作簡單,穩定性能高。
8.調試與安裝
8.1 調試
* 安裝之前請按下面方法進行調試,調試正常后方可投入使用。
8.1.1 主備電互投調試
8.1.1.1按控制器上的標識,將配套的電纜與裝置中高壓真空斷路器上對應航空插座安裝、擰緊。
8.1.1.2給主、備電源供電。
8.1.1.3開啟控制器的兩個電源開關,產品進入工作狀態。此時常電供電,如果常用電源投退刀閘處于合閘位置,則延時5秒鐘后裝置中的高壓真空斷路器合閘送電;若常用電源投退刀閘處于備用電源投退合閘狀態或其他狀態,則先使裝置中的高壓真空斷路器分閘,在確認其已處于分閘狀態后,經延時后投上常用電源投退刀閘,再在確認刀閘已到位的情況下,再延時5秒鐘后使裝置中的高壓真空斷路器合閘。關閉常電開關,控制器檢測到常用電源失電,則接上述處理步驟,先使裝置中的高壓真空斷路器分閘,再投上備用電源投退刀閘,再使裝置中的高壓真空斷路器合閘送電,完成一次轉換過程(常電→備電)。再打開常電開關,控制器檢測到常用電源來電,則自動使裝置中的高壓真空斷路器分閘,再投常用電源投退刀閘,然后使裝置中的高壓真空斷路器合閘,完成一次轉換過程(備電→常電)。
8.1.2 過流保護檢測
本產品出廠設定值過流為電流互感器二次側5A,速斷為二次側15A,可根據用戶的需要進行更改。通過升流器給高壓真空斷路器加上大電流,使二次側電流大于5A,轉換裝置由于過流而將進行合閘閉鎖處理分斷當前裝置中合閘工作的高壓真空斷路器,兩路電源均不可再自動轉換。解鎖的方法為手動按動面板上的相應的合閘解鎖按鈕,或通過遙控器進行遙控合閘解鎖。
8.1.3 遙控調試
8.1.3.1遙控器分、合閘操作:本雙電源互投裝置配有遙控器,可以進行無線遠程控制分、合閘操作:
8.1.3.2遙控器分閘操作:持續按動遙控器上的“開鎖”按鈕2秒以上進行分閘操作,同時裝置將進行合閘閉鎖處理。
8.1.3.3遙控器合閘操作:持續按動遙控器上的“閉鎖”按鈕2秒以上進行合閘解鎖操作。

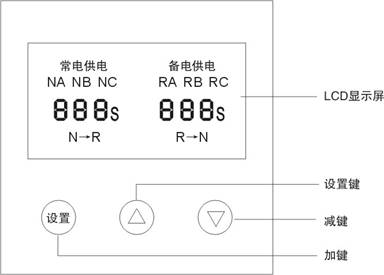

8.1.4 LCD顯示屏設置
8.1.4.1面板上采用大屏幕高檔翠綠背光中文LCD顯示屏顯示工作狀態,平時運行中開啟弱背光便于在任何環境下觀察。在長按"設置"鍵2秒后,控制器進入?yún)湓O(shè)置菜單,同時強背光點亮以便清晰查看、修改參數。
8.1.4.2LCD顯示屏上顯示常用電源(NA、NB、NC),備用電源(RA、RB、RC),當任何一路電源停電時則該電源對應的字母不均顯示。當任何一路電源發生了故障時將切斷供電并發出報警。
8.1.4.3控制器參數設置
例:原設置定為出廠默認值,現修改為N→R時間20S,R→N時間為5S
a.進入?yún)?shù)設定模式
在正常顯示狀態下,長按"設置"鍵2秒再釋放,控制器將進入?yún)?shù)設置模式,同時強背光點亮,LCD屏將顯示設定N-R時間界面。
b.更改常用電源轉換至備用電源延時時間
LCD屏顯示N-R時間,通過面板上"加鍵"、"減鍵"進行時間的步進增、減。若長按"加鍵"、"減鍵"超2秒將進入快速增、減模式,時間值將進行快速加減操作,釋放按鍵即可停止。用戶可依具體情況配合處理,以達快速精確設置參數值。
c.更改備用電源轉換至備用電源延時時間
繼續短按"設置"鍵,LCD屏顯示R-N時間,通過面板上"加鍵"、"減鍵"進行時間的步進增、減。若長按"加鍵"、"減鍵"超2秒將進入快速增、減模式,時間值將進行快速加減操作,釋放按鍵即可停止。用戶可依具體情況配合處理,以達快速精確設置參數值。
d 更改雙分報警模式
繼續短按"設置"鍵,LCD屏顯示BJ方式,通過面板上"加鍵""減鍵"進行報警方式的步進更改。"ON"表示報警開啟,"OFF"表示報警關閉。
e 退出參數設置模式
繼續短按"設置"鍵,自動控制器將循環以上步驟2~4。若設定完成想退出參數設定模式,請長按"設置"鍵3秒即可退出參數設置模式,返回正常顯示界面。若不按任何鍵,等待20秒自動控制器也可以自動退出參數設定模式,返回正常顯示界面。
注意:在設置過程中,如參數不需修改,直接短按"設置"鍵進入下一參數項設置即可。在進入下一參數設置的同時,上一參數項修改的內容已經快速保存.用戶不必循環輪顯每一項,修改完成就可按上面步驟5操作方式退出參數設置模式,請在設定完成后再查看一遍。
9 安裝

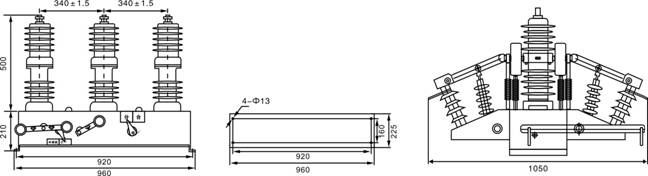

9.1互投裝置外形及安裝尺寸圖

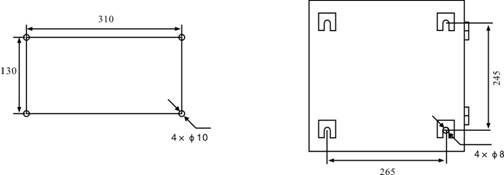

9.2 智能控制器安裝尺寸圖
注:高壓雙電源互投裝置和高壓PT安裝時,請按高壓安全絕緣距離隔離安裝。高壓側所用電纜必須采用相應電壓等級高壓電纜,且遵循相關安全絕緣距離規定走線。所有設備外殼必須安全可靠接地。低壓側電纜也需注意安全絕緣距離布線。

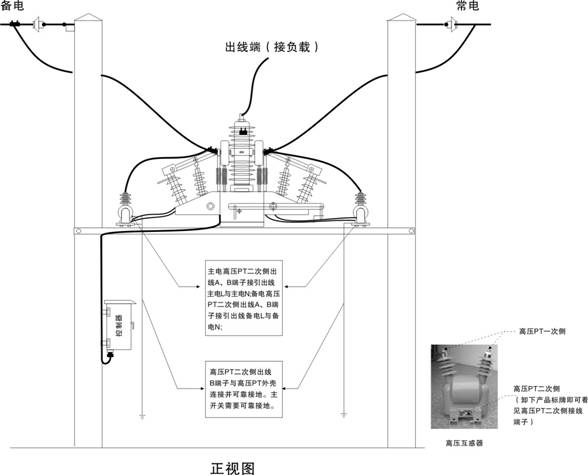

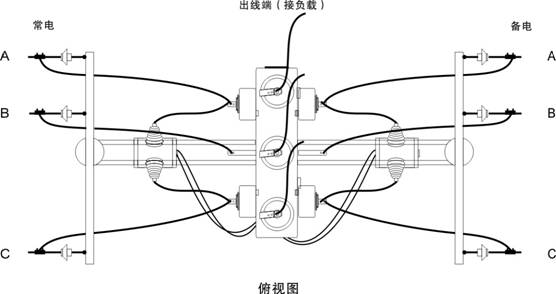

9.3 安裝方法
10.故障分析與排除
10.1正常工作的情況在打開智能控制器面板上的主電、備電電源開關后,面板狀態為一路電源指示合閘燈亮,另一路分閘燈亮,或兩路均顯示分閘指示燈亮。液晶屏則按本說明書8.1.4所示圖樣顯示。
10.2當智能控制器工作的時候,如果聽到里面有吱吱的繼電器抖動聲音,請關閉智能控制器面板上的主電和備電電源開關,檢查是否供電電壓過低,待恢復正常電壓后再啟動控制器。
10.3主備電通電后自動控制裝置不轉換,請檢查智能控制器面板左、右兩邊所對應的主電和備電電源開關是否打開??刂破骱蜋C構相應航空插是否擰牢,同時觀察控制器面板液晶顯示屏上主電、備電是否欠壓(斷相)。
10.4自動轉換合閘后機構合了又分,請手動檢查機構是否合閘到位。
10.5如遙控器遙控無響應,請檢查遙控器是否配套正確(遙控器背面的編號應與箱體上的遙控器編號一致),遙控器是否有電,操作是否規范,控制器外的天線是否正常,外界環境下是否存在強電磁干擾。
10.6過流調節的電流過高或過低,請檢測所用的互感器和升流器是否正規是否準確。
備注:當用電的開關超負荷或手動分閘,則必須手動合閘(也稱解鎖)否則無法正常轉換。調試時當主備電都有電的情況下,主電不合閘要用手動合閘。當主電斷電備電不合閘情況也要用手動合閘解鎖,這樣調試正常方可正常投入使用。
